Brief tecnico: Deye CT01 e TX01 - Funzioni, installazione, connessione inverter e risoluzione dei problemi

Brief tecnico: Deye CT01 e TX01 - Funzioni, installazione, collegamento dell'inverter e risoluzione dei problemi

Deye SUN-SMART-CT01 (CT01) e SUN-SMART-TX01 (TX01) costituiscono un kit di misurazione intelligente e comunicazione wireless per sistemi di accumulo di energia fotovoltaica. Progettati esclusivamente per gli inverter ibridi Deye, consentono un'accurata misurazione bidirezionale dell'energia della rete, trasmissione dati wireless e autoconsumo ottimizzato, risolvendo sfide comuni come cablaggio difficile, misurazione imprecisa e controllo ritardato.

1. Funzioni principali

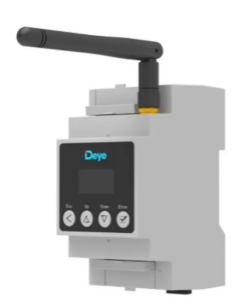

1.1 CT01 – Contatore intelligente bidirezionale wireless (core di monitoraggio)

Misurazione in tempo reale di tensione, corrente, potenza, frequenza, energia attiva/reattiva della rete, con misurazione bidirezionale per l'importazione della rete e l'esportazione del fotovoltaico.

Display LCD integrato per la visualizzazione dei dati locali; Montabile su guida DIN per quadri di distribuzione residenziali e di piccole dimensioni commerciali.

Modulo LoRa integrato per la trasmissione dati wireless, eliminando i cavi a lunga distanza.

Fornisce dati accurati lato rete all'inverter per supportare strategie di carica/scarica anti-backfeed, autoconsumo e tempo di utilizzo.

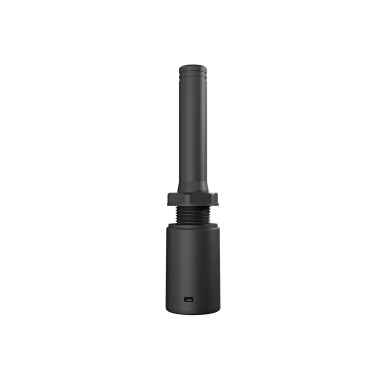

1.2 TX01 – Modulo di comunicazione LoRa (hub di trasmissione)

Funziona come un ponte wireless tra CT01 e l'inverter, ricevendo segnali LoRa e inoltrando i dati di misurazione.

Design plug-and-play, collegamento diretto alla porta di comunicazione dell'inverter come alternativa al cablaggio RS485.

Supporta l'alimentatore USB-C esterno per compatibilità con vari modelli di inverter Deye.

2. Installazione e cablaggio

2.1 Installazione CT01 (Lato Quadro di Distribuzione)

• Montare CT01 su una guida DIN all'interno del quadro di distribuzione.
• Far passare i cavi della corrente di rete attraverso i trasformatori di corrente (CT) forniti.
• Collegare i fili di fase e neutro per il campionamento della tensione.
• Accendere e configurare il rapporto TA tramite la tastiera locale per la calibrazione.

2.2 Installazione TX01 (lato inverter)

• Installare TX01 vicino all'inverter.
• Utilizzare un cavo RJ45 per collegare la porta del contatore TX01 alla porta del contatore/COM dell'inverter.
• Per gli inverter senza uscita di potenza sulla porta di comunicazione, alimentare il TX01 tramite un adattatore USB-C esterno da 5 V.

3. Connessione completa e funzionamento con inverter

3.1 Conferma del collegamento del sistema

• CT01 raccoglie i dati sull'energia della rete → trasmette in modalità wireless tramite LoRa a TX01 → TX01 invia i dati all'inverter tramite cavo RJ45, formando una catena di comunicazione completa.

3.2 Configurazione dei parametri dell'inverter

• Accedere all'interfaccia dell'inverter: Impostazioni → Impostazioni avanzate → Impostazioni contatore.
• Selezionare il tipo di misuratore: Deye CT01 (LoRa).
• Impostare la modalità di comunicazione su Meter Port e abilitare la misurazione della rete.
• Abilita la modalità di autoconsumo o il controllo anti-backfeed in base ai requisiti di sistema.

3.3 Attivazione delle funzioni e monitoraggio dei dati

• Una volta abilitato, l'inverter legge la potenza della rete, la potenza del carico e l'energia bidirezionale in tempo reale.
• L'energia fotovoltaica in eccesso carica la batteria o alimenta i carichi locali; durante i periodi di punta, la batteria si scarica per ridurre l'importazione dalla rete.
• I dati in tempo reale possono essere monitorati sullo schermo dell'inverter o sull'APP Deye Cloud per verificare la normale connessione.

3.4 Associazione LoRa

CT01 e TX01 si accoppiano automaticamente all'accensione. Un LED LoRa che lampeggia lentamente indica l'accoppiamento riuscito. Se l'accoppiamento fallisce, riavvia entrambi i dispositivi per riprovare.

4. Risoluzione dei problemi comuni

4.1 Associazione LoRa Failure / No Data Transmission

• Assicurarsi che la distanza tra CT01 e TX01 sia entro 200 m, con ostruzioni minime dovute a pareti spesse o armadi metallici.
• Verificare che l'alimentazione stabile al TX01 e il normale stato del LED LoRa.
• Tenere lontano da forti fonti di interferenza elettromagnetica come convertitori di frequenza o caricabatterie per veicoli elettrici.

4.2 L'inverter mostra "Contatore non connesso"

• Verificare che il cavo RJ45 sia collegato saldamente.
• Confermare il tipo di contatore corretto e le impostazioni della porta di comunicazione nell'inverter.
• Riavviare TX01 e inverter per ristabilire la comunicazione.

4.3 Misurazione imprecisa o lettura inversa della potenza

• Verificare che il rapporto CT corrisponda alla potenza nominale del trasformatore.
• Controllare la direzione del cavo del TA; invertire il cablaggio o regolare la direzione dell'alimentazione nelle impostazioni, se necessario.
• Ricontrollare la sequenza delle fasi e il cablaggio della tensione.

4.4 Frequente disconnessione dei dati

• Riposizionare TX01 per migliorare la potenza del segnale LoRa.
• Utilizzare un adattatore di alimentazione stabile da 5 V per evitare interruzioni legate alle fluttuazioni di potenza.

Sommario

Il kit CT01 TX01 è un accessorio standard per i sistemi di accumulo di energia Deye PV. Attraverso la misurazione wireless e l'integrazione dell'inverter, si ottiene un monitoraggio preciso dell'energia e una pianificazione intelligente. Con un'installazione semplice, un cablaggio minimo e una corretta configurazione dell'inverter, il sistema migliora significativamente il tasso di autoconsumo e riduce i costi dell'elettricità per applicazioni di accumulo di energia fotovoltaica residenziale e commerciale di piccole dimensioni.
