Avviso di sicurezza antincendio per i sistemi di accumulo di energia fotovoltaico per la casa: garantire la protezione dei pompieri con arresto automatico

Man mano che i sistemi di accumulo di energia fotovoltaici residenziali (PV) diventano sempre più comuni, la sicurezza antincendio emerge come una preoccupazione critica, specialmente durante le emergenze. Uno scenario specifico e pericoloso può sorgere quando si verifica un incendio in casa e l'interruttore principale è chiuso dai vigili del fuoco. Anche se la casa è scollegata dalla griglia, rimane un rischio nascosto: l'inverter può continuare a funzionare in modalità off-grid, fornendo energia ai carichi tramite batterie e pannelli solari. Questa fornitura energetica in corso può rappresentare una grave minaccia per la sicurezza per i primi soccorritori.

Il pericolo nascosto

Se i carichi elettrici sono collegati alla porta "carico" dell'inverter, anche dopo che la rete principale è stata disconnessa, l'inverter può comunque alimentare gli apparecchi attraverso la batteria e l'energia fotovoltaica. Questa continua consegna di energia crea un ambiente pericoloso per i vigili del fuoco che assumono che il sistema sia completamente de-energizzato.

Inoltre, non è realistico aspettarsi che ogni sistema sia installato nelle immediate vicinanze dell'interruttore principale, il che significa che l'arresto manuale potrebbe non essere fattibile durante un'emergenza antincendio.

La soluzione di sicurezza antincendio

Un meccanismo di arresto affidabile e automatizzato è essenziale. L'obiettivo è consentire l'arresto automatico dell'inverter innescato dai sistemi di rilevamento del fuoco, piuttosto che fare affidamento esclusivamente sulla disconnessione della griglia o sull'intervento manuale.

Componenti chiave della soluzione di sicurezza

Side PV: dispositivi di spegnimento rapido (RSD)
Installare dispositivi di arresto rapidi o ottimizzatori che supportano la funzionalità di spegnimento a livello di modulo fotovoltaico.

Questi assicurano che una volta attivati, i moduli fotovoltaici smettono di generare potenza DC ad alta tensione, rendendo le aree del tetto più sicure per le operazioni antincendio.

Lato AC: integrazione degli allarmi antincendio

Integra il sistema di allarme antincendio della casa con l'inverter.

L'allarme antincendio può inviare un segnale di contatto a secco o un ingresso da 12 V CC all'inverter per forzare un arresto immediato.

Come funziona il sistema

Gli stessi inverter non sono in grado di rilevare il fuoco.

Tuttavia, i sistemi di rilevamento del fuoco possono essere configurati per:

Invia una chiusura a contatto a secco (ad esempio, tramite uscita del relè)

Oppure fornire un segnale da 12 V CC ai terminali designati sull'inverter.

Una volta che l'inverter riceve il segnale di spegnimento:

L'uscita AC viene arrestata immediatamente.

L'alimentazione ai carichi collegati viene tagliato.

Il sistema entra in uno stato sicuro e chiuso, proteggendo i vigili del fuoco da scosse elettriche accidentali o flash ad arco.

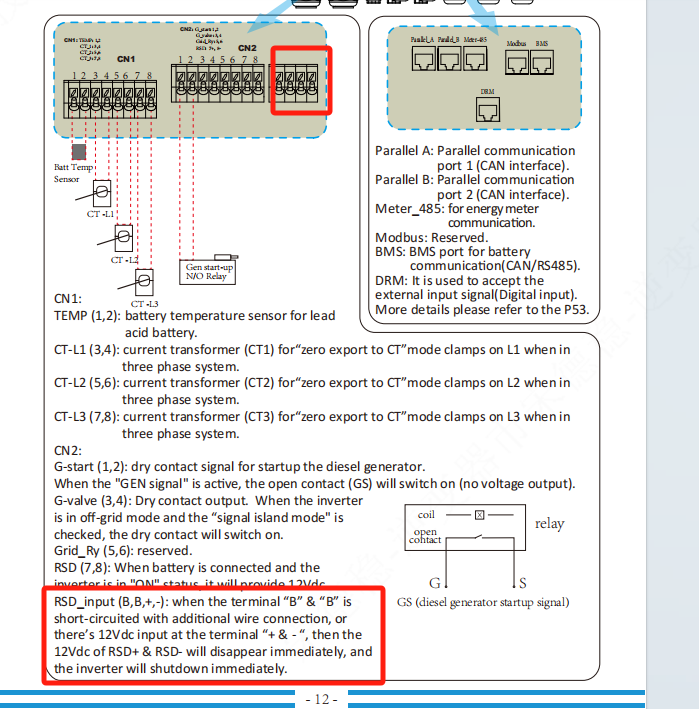

Implementazione di riferimento (basata sull'immagine)

Secondo il riferimento dell'immagine:

Utilizzare i terminali "B" e "B-" (input RSD) per l'arresto.

Se un allarme antincendio o altri cortometraggi di circuiti "B" e "B" o applica un segnale 12V su "" e "-", l'inverter si spegne immediatamente.

Questa funzionalità garantisce che 12 V DC da RSD & RSD - scompare, confermando la disattivazione del sistema.

Takeaway chiave

L'arresto automatico dell'inverter in risposta agli allarmi antincendio è fondamentale per la sicurezza del personale di emergenza.
Per ridurre al minimo il rischio:

Implementare i meccanismi di arresto rapidi fotovoltaici.

Integrare i sistemi di allarme antincendio per comunicare con l'inverter.

Assicurarsi che l'arresto sia attivato automaticamente durante gli incendi, distinguendo questo dalle normali interruzioni della griglia.

Integrando queste protezioni, creiamo un ambiente più sicuro sia per i proprietari di case che per i soccorritori.
