Che cos'è un inverter Grid-Tie?

I pannelli solari producono elettricità a corrente continua (CC), ma la tua casa, il tuo ufficio e la rete pubblica funzionano tutti con corrente alternata (CA). Un inverter collegato alla rete colma questo divario. Converte l'uscita CC del tuo impianto solare in alimentazione CA compatibile con la rete, sincronizza tale uscita con la tensione e la frequenza dell'utilità e gestisce il flusso di elettricità tra il tuo sistema e la rete.

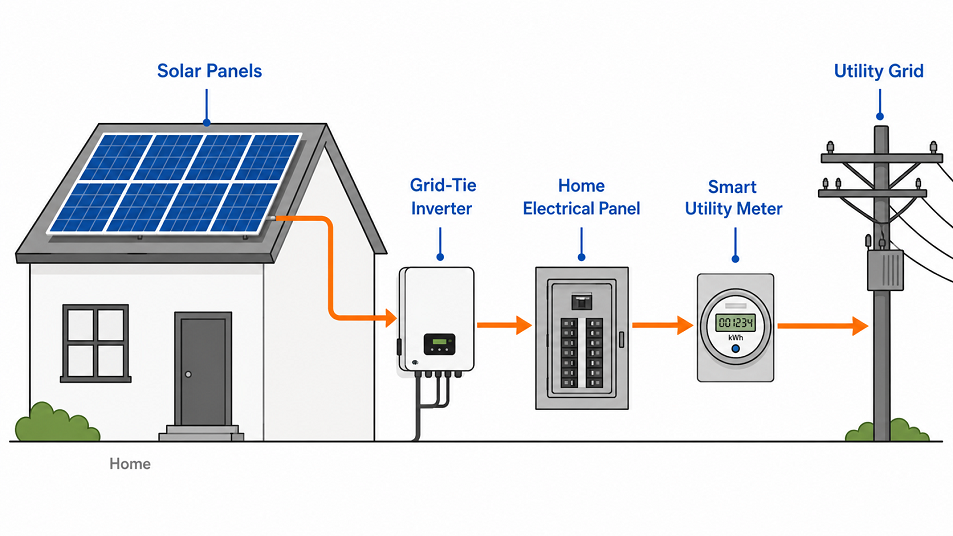

Una tipica installazione solare su rete è costituita da tre elementi principali: l'array fotovoltaico che cattura la luce solare, il inverter collegati alla rete per sistemi solari residenziali e commerciali che convertono e gestiscono l'energia, e un contatore intelligente bidirezionale che registra esattamente quanta energia assorbi dalla rete e quanta ne esporti indietro. A differenza dei sistemi off-grid, che si affidano a banchi di batterie per funzionare in modo indipendente, una configurazione collegata alla rete utilizza la rete di servizi pubblici come buffer, attingendo da essa quando la produzione solare diminuisce e reimmettendo energia in eccesso quando la produzione supera la domanda.

Questa architettura rende i sistemi collegati alla rete il tipo di installazione solare più conveniente e ampiamente diffuso, in particolare nelle aree urbane e suburbane con accesso stabile alla rete. Non è necessario un costoso stoccaggio in batterie per mantenere l’energia continua, e l’economia migliora ulteriormente attraverso programmi di misurazione della rete che accreditano agli utenti l’elettricità che restituiscono alla rete.

Come funziona un inverter Grid-Tie

Pannelli fotovoltaici ad alta efficienza generare elettricità CC la cui tensione e corrente variano continuamente con l'intensità della luce solare, la temperatura e l'ombra. Il primo compito dell'inverter è trasformare questo input fluttuante in qualcosa di stabile e utilizzabile. Internamente, uno stadio di ingresso filtra la CC grezza, un ponte inverter utilizza transistor di commutazione ad alta velocità (tipicamente IGBT) per simulare una forma d'onda CA e un filtro di uscita uniforma il risultato in un'onda sinusoidale pulita che corrisponde agli standard della rete.

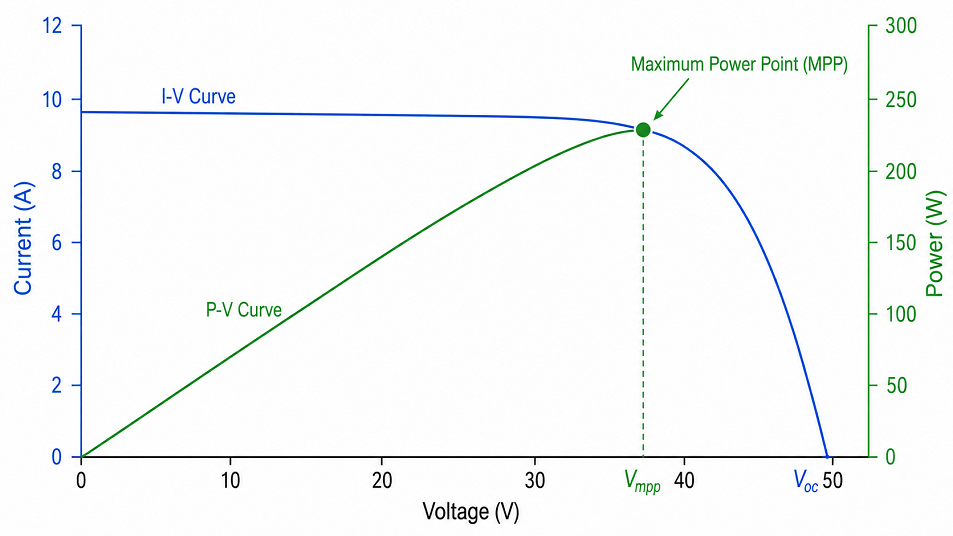

Parallelamente a questo processo di conversione viene eseguito il monitoraggio del punto di massima potenza (MPPT). I pannelli solari non funzionano a una potenza fissa: la loro curva di potenza si sposta a seconda delle condizioni ed esiste sempre una specifica combinazione tensione-corrente che produce la massima potenza possibile. Gli algoritmi MPPT campionano continuamente il pannello e regolano il punto di funzionamento dell'inverter per rimanere su quel picco. In pratica, un sistema MPPT ben implementato può recuperare diversi punti percentuali di energia che altrimenti andrebbero persi in condizioni non ottimali dei pannelli, in particolare nei sistemi con ombreggiatura parziale o orientamenti misti dei pannelli.

La terza funzione, quella più critica per la sicurezza, è la sincronizzazione della rete. Prima che l'inverter esporti un singolo watt, deve agganciarsi alla tensione, alla frequenza e alla fase della rete. Qualsiasi mancata corrispondenza creerebbe interferenze o, nel peggiore dei casi, danneggerebbe l'apparecchiatura. I moderni inverter raggiungono questo blocco entro pochi secondi dall'avvio e monitorano continuamente i parametri di rete. Se la rete si interrompe, a causa di un guasto, di lavori di manutenzione o di un'interruzione, l'inverter rileva la perdita e spegne immediatamente la sua potenza. Questo protezione anti-isola impedisce al sistema di energizzare accidentalmente le linee che i lavoratori dei servizi pubblici presumono siano diseccitate ed è una caratteristica obbligatoria in tutti i principali standard di interconnessione alla rete in tutto il mondo.

Tipi di inverter Grid-Tie

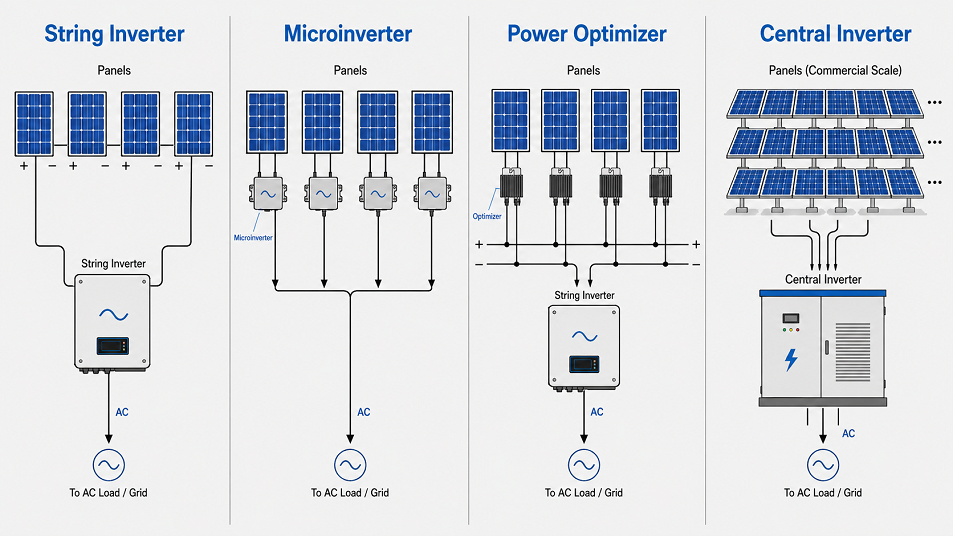

Non tutti gli inverter collegati alla rete condividono la stessa architettura. La giusta topologia dipende dalle dimensioni del sistema, dalla disposizione del tetto, dalle condizioni di ombreggiamento e dal budget. Ciascuno dei quattro tipi principali presenta compromessi diversi tra costi, prestazioni e flessibilità.

Per la maggior parte delle installazioni residenziali in Europa, gli inverter di stringa rimangono la scelta predefinita: sono una tecnologia matura, semplice da installare e ben supportata. Micro inverter per l'ottimizzazione a livello di pannello sono sempre più popolari per le case con abbaini, camini o tetti a più falde dove l'ombreggiamento è inevitabile. Gli ottimizzatori di potenza occupano una pratica via di mezzo: forniscono prestazioni MPPT a livello di pannello a un costo totale inferiore rispetto a un sistema completo di microinverter, mantenendo centralizzato l'hardware di conversione principale.

Specifiche e caratteristiche principali da confrontare

Le schede tecniche degli inverter possono essere dense, ma una manciata di specifiche guida la maggior parte del processo decisionale sia per gli acquirenti residenziali che per quelli commerciali.

Efficienza è la percentuale di potenza in ingresso CC convertita correttamente in uscita CA utilizzabile. La maggior parte degli inverter di qualità raggiungono un'efficienza massima compresa tra il 97% e il 98,5%. Un punto di riferimento più utile è il valore di efficienza ponderato – l’efficienza europea (η_EU) o l’efficienza CEC utilizzata in California – perché questi tengono conto delle variazioni reali del livello di produzione piuttosto che riportare solo il picco migliore. Una differenza di efficienza dello 0,5% in un sistema da 10 kW si traduce in un impatto misurabile sulla resa annuale.

Il numero di canali MPPT conta più di quanto molti acquirenti si rendano conto. Un inverter a singolo MPPT tratta l'intero array come un'unica unità elettrica, quindi l'ombreggiamento o lo sporco su una stringa influiscono su tutto. Gli inverter con due o più ingressi MPPT indipendenti consentono di ottimizzare separatamente diverse sezioni del tetto o stringhe con diversi conteggi di pannelli. Per qualsiasi installazione con più di una facciata del tetto, è fortemente raccomandato il multi-MPPT.

Il grado di protezione IP e l'intervallo di temperatura operativa determinano se un inverter può essere montato all'aperto. Le unità con grado di protezione IP65 sono sigillate contro polvere e getti d'acqua, adatte per il montaggio a parete a vista. Le unità IP20 o IP21 devono essere protette dalle intemperie. Nel clima europeo, dove le temperature possono oscillare tra −20 °C in inverno e 60 °C su una parete esposta a sud in estate, verificare l'intervallo di funzionamento a piena potenza dell'inverter prima di specificarlo.

Le interfacce di comunicazione – Wi-Fi, Ethernet, RS485 o Modbus – determinano il modo in cui l'inverter si integra con le piattaforme di monitoraggio e i sistemi di gestione energetica dell'edificio. Per gli utenti residenziali, di solito è sufficiente il monitoraggio basato sul cloud tramite un'app per smartphone. Per gli operatori commerciali, la connettività RS485 o Modbus consente l'integrazione con i sistemi SCADA in loco e l'avviso automatico dei guasti.

Benefici finanziari e ambientali

Il vantaggio finanziario più diretto di un sistema solare collegato alla rete è la riduzione dell’elettricità acquistata dal servizio di pubblica utilità. Durante le ore diurne, la generazione solare compensa i consumi in tempo reale. Qualsiasi eccedenza fluisce verso la rete e la maggior parte dei paesi europei prevede una qualche forma di compensazione per tale esportazione: una tariffa feed-in fissa, un accordo di scambio sul posto o un incentivo all’autoconsumo.

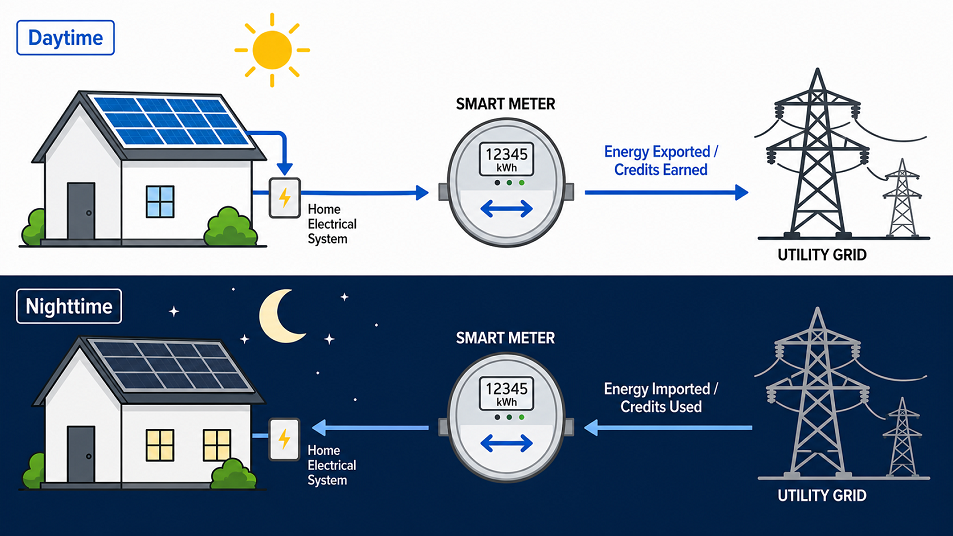

In un tipico schema di misurazione della rete, il contatore intelligente registra sia l'energia prelevata dalla rete sia l'energia esportata. Al momento della fatturazione, l'importo esportato viene accreditato sul tuo consumo, riducendo il volume netto da pagare. I moderni contatori intelligenti bidirezionali gestiscono questa contabilità in modo automatico e preciso, a differenza dei vecchi contatori analogici a disco rotante che hanno sostituito. Nei mesi in cui la produzione solare è elevata e la domanda domestica è moderata, è possibile ridurre la bolletta elettrica della rete quasi a zero.

Il caso ambientale è semplice. Ogni kilowattora generato da un sistema solare collegato alla rete sostituisce un kilowattora che altrimenti sarebbe stato prodotto dalla generazione termica – carbone, gas o petrolio – sulla rete. Nel corso di una durata di vita del sistema di 25 anni, una tipica installazione residenziale da 8 kW nell’Europa centrale compenserà circa 150-200 tonnellate di CO₂, a seconda dell’intensità di carbonio della rete locale. Per le aziende con obblighi di rendicontazione sulla sostenibilità, il solare collegato alla rete fornisce riduzioni delle emissioni di scopo 2 misurabili e verificabili.

La stabilità dei costi energetici è un vantaggio secondario ma sempre più apprezzato. Negli ultimi anni le tariffe elettriche in Europa sono state estremamente volatili. Un impianto solare con un inverter collegato alla rete blocca una parte della fornitura energetica a un costo marginale prossimo allo zero, fornendo un certo grado di isolamento dai futuri aumenti tariffari. Per gli utenti che desiderano estendere ulteriormente tale protezione, il passaggio a un inverter ibrido con accumulo di batteria è un passo logico successivo e molti inverter di stringa oggi sul mercato sono progettati per accettare un componente aggiuntivo di accumulo senza richiedere la sostituzione completa del sistema.

Installazioni residenziali e commerciali

Gli inverter collegati alla rete servono entrambi i mercati, ma i requisiti divergono in modo significativo una volta superata la funzione di conversione di base.

Gli impianti residenziali in Europa variano tipicamente da 3 kW a 20 kW, coperti da uno o un piccolo numero di inverter di stringa monofase o trifase. Il dimensionamento è solitamente semplice: far corrispondere la potenza CA nominale dell'inverter all'80–110% della potenza di picco CC dell'array. Un modesto sottodimensionamento – noto come sovradimensionamento DC – è una pratica comune perché i pannelli solari raramente producono simultaneamente la loro potenza di picco nominale e migliora l’efficienza dell’inverter ai carichi parziali che dominano la maggior parte della giornata. Se è prevista un'espansione futura, scegliere un inverter con headroom nel suo ingresso CC o progettare il sistema in modo da poter aggiungere una seconda unità in parallelo. Il nostro kit fotovoltaici residenziali per installazioni domestiche sono pre-adattati alla capacità dell'inverter per semplificare questa decisione.

Le installazioni commerciali introducono ulteriore complessità. I sistemi superiori a 100 kW generalmente richiedono inverter centrali trifase, accordi formali di connessione alla rete con l'operatore della rete di distribuzione (DNO) e l'approvazione tecnica sulle impostazioni del relè di protezione. Anche i requisiti di monitoraggio sono più impegnativi: i gestori delle strutture in genere necessitano di dashboard in tempo reale, notifiche automatizzate di guasti e dati storici sulla resa per il reporting delle prestazioni. Piattaforme di monitoraggio avanzate possono integrare i dati di produzione solare con i sistemi di gestione energetica degli edifici, consentendo strategie automatizzate di spostamento del carico che aumentano la percentuale di elettricità solare autoconsumata e riducono ulteriormente i costi di importazione della rete.

Entrambi i segmenti beneficiano degli stessi fattori finanziari fondamentali – bollette elettriche ridotte, entrate da esportazione e potenziale ammissibilità per tariffe verdi o certificati di sostenibilità – ma i tempi di recupero e l’architettura appropriata dell’inverter differiscono abbastanza da far sì che i progetti residenziali e commerciali debbano essere specificati separatamente.

Installazione, manutenzione e risoluzione dei problemi

L'installazione dell'inverter collegato alla rete prevede collegamenti CA sotto tensione e un processo di notifica o approvazione formale con l'operatore della rete di distribuzione locale. Nella maggior parte dei paesi europei, questo lavoro deve essere eseguito da un elettricista certificato o da un installatore solare autorizzato. L'installazione fai-da-te è tecnicamente fattibile in alcune giurisdizioni, ma in genere invalida la garanzia del produttore, potrebbe non soddisfare i requisiti dell'assicuratore e in alcuni mercati semplicemente non è consentita senza l'approvazione del DNO presentata da un professionista qualificato.

La manutenzione quotidiana è minima rispetto alla maggior parte delle apparecchiature elettriche. Per la maggior parte delle installazioni è sufficiente un'ispezione visiva periodica, ovvero il controllo della corrosione, dei suoni insoliti provenienti dalle ventole di raffreddamento e la conferma del mantenimento delle distanze di ventilazione intorno all'unità. Gli aggiornamenti firmware rilasciati dal produttore dovrebbero essere applicati quando disponibili, poiché spesso riguardano aggiornamenti di conformità del codice di rete e perfezionamenti dell'algoritmo MPPT. I dati di monitoraggio rappresentano il sistema di allarme precoce più affidabile: un calo prolungato del rendimento specifico (kWh per kWp) rispetto al riferimento stagionale è solitamente il primo segno di un guasto in via di sviluppo, sia nell’inverter, nel cablaggio o nei pannelli stessi.

Condizioni di guasto comuni e loro probabili cause: un inverter che non si avvia al mattino nonostante la luce del sole indica generalmente una lettura della tensione o della frequenza di rete al di fuori della finestra di accettazione dell'inverter: verificare se anche l'alimentazione del vicino è influenzata prima di presumere un guasto hardware. Ripetuti interventi di sovratensione sul lato CA sono comuni in aree con elevata penetrazione solare su una rete debole e potrebbero richiedere la regolazione delle impostazioni di potenza reattiva dell'inverter o della curva di risposta della tensione in consultazione con il DNO. Le interruzioni della comunicazione che influiscono sul monitoraggio remoto sono solitamente un problema di configurazione Wi-Fi o di rete piuttosto che un guasto hardware e vengono risolte controllando le impostazioni del router o passando a una connessione Ethernet cablata.

Standard di sicurezza e conformità

Gli inverter collegati alla rete funzionano all'intersezione tra i sistemi solari privati e la rete elettrica pubblica, motivo per cui sono soggetti ad alcuni degli standard più rigorosamente testati nell'elettronica di potenza. La conformità non è facoltativa: le società di servizi pubblici rifiuteranno una richiesta di connessione alla rete per qualsiasi inverter che non possa dimostrare la conformità agli standard applicabili, e anche le polizze assicurative per gli impianti solari in genere lo richiedono.

Per i mercati nordamericani , i due requisiti fondamentali sono UL 1741 e IEEE 1547. UL 1741 è uno standard di sicurezza del prodotto che copre la progettazione elettrica, meccanica e termica di inverter, convertitori e regolatori di carica utilizzati nella generazione distribuita. Richiede test di protezione anti-island, protezione da sovracorrente e rilevamento dei guasti a terra. IEEE 1547 stabilisce i requisiti di interconnessione e interoperabilità a livello di sistema, definendo come l'inverter deve rispondere alle deviazioni di tensione e frequenza sulla rete e specificando i protocolli di comunicazione che consentono agli operatori di servizi di monitorare e, ove richiesto, ridurre le risorse di generazione distribuita.

Per i mercati europei , il quadro equivalente è costruito attorno alle norme IEC 62116 ed EN 50549. IEC 62116 è la procedura di test internazionale per le misure di prevenzione anti-islanding negli inverter FV interattivi di rete. Definisce uno scenario di test nel caso peggiore – un carico risonante bilanciato progettato per sostenere un’isola – e richiede che l’inverter rilevi la condizione e si disconnetta entro due secondi. La norma EN 50549 (Parti 1 e 2) copre i requisiti più ampi per i generatori collegati alle reti di distribuzione pubblica a bassa e media tensione, comprese le curve di risposta in tensione e frequenza, la capacità di potenza reattiva e le impostazioni del relè di protezione dell'interfaccia. In Germania, in particolare, la norma VDE-AR-N 4105 si applica alle connessioni a bassa tensione e aggiunge i requisiti nazionali a quelli europei. Gli inverter venduti in Europa dovrebbero riportare dichiarazioni di conformità per le parti pertinenti di questi standard e gli installatori dovrebbero verificare che il modello specifico sia presente nell'elenco delle apparecchiature approvate dal DNO prima di impegnarsi in una progettazione.

Il punto pratico per gli acquirenti: conferma sempre che l'inverter che stai specificando abbia le certificazioni richieste nel tuo paese, non solo un marchio CE generale. Un marchio CE su un inverter solare conferma che il produttore ha autodichiarato la conformità; non conferma di per sé che l'unità è stata testata in modo indipendente secondo IEC 62116 o EN 50549. In caso di dubbi, cercare rapporti di test di terze parti provenienti da laboratori accreditati o consultare il sito Documentazione dello standard di test anti-islanding IEC 62116 su IEEE Xplore per la scheda tecnica completa.

Domande frequenti

Un inverter collegato alla rete può funzionare durante un'interruzione di corrente?

No, non senza hardware aggiuntivo. Un inverter standard collegato alla rete è tenuto per legge a spegnersi quando rileva che la rete ha perso potenza. Questo arresto anti-isola protegge i lavoratori dei servizi pubblici dalle linee sotto tensione. Se l'alimentazione di backup durante le interruzioni è una priorità, sarà necessario un inverter ibrido con un sistema di batterie o un circuito di backup off-grid separato. Molti inverter di stringa moderni sono progettati con un percorso di aggiornamento ibrido, quindi vale la pena considerarlo in fase di progettazione anche se non si aggiunge immediatamente lo storage.

Quanto dura un inverter connesso alla rete?

La maggior parte dei produttori garantisce gli inverter di stringa per 10-12 anni, con opzioni di estensione della garanzia disponibili fino a 20 anni. La durata effettiva spesso supera il periodo di garanzia: 15-20 anni sono un'aspettativa realistica per un'unità di qualità installata in un luogo ben ventilato. I microinverter in genere hanno una garanzia di 25 anni, che corrisponde alla durata prevista dei pannelli che servono. I principali componenti soggetti ad usura negli inverter di stringa sono i condensatori elettrolitici e le ventole di raffreddamento; sostituirli dopo 10-12 anni è un modo economicamente vantaggioso per prolungare la durata di servizio.

Che taglia di inverter mi occorre per un impianto residenziale?

Un punto di partenza pratico è far corrispondere la potenza CA nominale dell'inverter a circa l'80–110% della potenza di picco CC dell'array. Un array di pannelli da 10 kWp viene generalmente abbinato a un inverter da 9-10 kW. Un leggero sottodimensionamento dell'inverter (sovradimensionamento CC) è comune perché i pannelli raramente funzionano simultaneamente al picco nominale e migliora l'efficienza durante le condizioni di carico parziale che dominano la maggior parte della giornata operativa. Il tuo installatore solare dovrebbe convalidare questo dimensionamento rispetto all'orientamento specifico del tetto, ai dati di irradianza locale e ad eventuali fattori di ombreggiamento.

Un inverter grid-tie è uguale a un inverter ibrido?

No. Un inverter collegato alla rete collega il tuo impianto solare alla rete e non include la gestione della batteria. Un inverter ibrido aggiunge un'interfaccia batteria accoppiata in corrente continua, consentendo al sistema di immagazzinare l'energia solare in eccesso da utilizzare durante la notte o durante le interruzioni. Gli inverter ibridi sono più costosi e leggermente più complessi da installare, ma offrono maggiore indipendenza energetica e resilienza. Se non sei sicuro di quale sia quello giusto per la tua situazione, iniziare con un sistema di sola connessione alla rete e aggiornarlo successivamente è un percorso praticabile, a condizione che l'inverter originale sia progettato per accettare un modulo aggiuntivo batteria.

Quali certificazioni devo cercare quando acquisto un inverter connesso alla rete in Europa?

Come minimo, cerca la conformità con IEC 62116 (procedura di test anti-islanding), EN 50549-1 (requisiti di connessione a bassa tensione) e il codice di rete nazionale applicabile nel tuo paese: VDE-AR-N 4105 in Germania, G98/G99 nel Regno Unito o equivalente. I rapporti dei test di terze parti provenienti da un laboratorio accreditato forniscono una garanzia più forte dell'autodichiarazione del produttore. Il tuo DNO può anche mantenere un elenco delle attrezzature approvate; verificarlo prima di finalizzare una specifica di prodotto evita ritardi nella fase di approvazione della connessione alla rete.

Come posso monitorare le prestazioni del mio inverter collegato alla rete?

La maggior parte degli inverter moderni include il monitoraggio integrato tramite Wi-Fi o Ethernet, con dati accessibili tramite un'app del produttore o un portale web. I parametri chiave da monitorare sono la resa energetica giornaliera e mensile (kWh), la potenza di picco in uscita e la resa specifica (kWh per kWp installato) rispetto ai dati di irraggiamento locale. Un calo prolungato del rendimento specifico – piuttosto che della produzione assoluta, che varia naturalmente con le stagioni – è l’indicatore più affidabile di un problema di sistema. Per le installazioni commerciali, la connettività RS485 o Modbus consente l'integrazione con piattaforme di gestione dell'energia di terze parti per analisi più avanzate e reporting automatizzato.
