Confronto tecnico dei modelli di inverter ibridi Deye: SUN-8K-SG02LP1-EU-AM2 vs SUN-8K-SG05LP1-EU vs SUN-8K-SG05LP1-EU-SM2

Nel panorama in evoluzione dell’energia solare, la progettazione degli inverter svolge un ruolo fondamentale nell’efficienza, nella sicurezza e nell’usabilità complessiva del sistema. Questo articolo fornisce un confronto tecnico dettagliato di tre modelli di inverter ibridi Deye da 8 kW, SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU e SUN-8K-SG05LP1-EU-SM2, per assistere i progettisti e gli installatori di sistemi nella scelta dell'opzione più adatta.

Se hai bisogno di acquistare prodotti correlati, esplora il nostro catalogo di inverter oppure contattaci direttamente per ulteriori opzioni di modello.

1. Raffreddamento e aspetto
SUN-8K-SG02LP1-EU-AM2 è dotato di tre ventole di raffreddamento esterne sul lato sinistro. Supporta l'installazione con montaggio sull'orecchio ed esclude una piastra di montaggio posteriore. In particolare, non include i connettori FV D4B.

SUN-8K-SG05LP1-EU utilizza due ventole di raffreddamento montate sul fondo (1 grande e 1 piccola) e include connettori FV. Viene fornito completo di piastra per il fissaggio a parete.

SUN-8K-SG05LP1-EU-SM2 adotta anche la configurazione con doppia ventola inferiore. Migliora l'estetica e la comodità di installazione grazie al coperchio frontale con apertura a scatto senza viti e alla piastra di montaggio a parete inclusa.

2. Ingresso elettrico e configurazione FV
Tutti e tre i modelli condividono la stessa corrente di ingresso FV massima di 26 26 A e supportano 2/2 2 ingressi di stringhe FV, garantendo flessibilità nella configurazione del campo solare.

3. Struttura interna e progettazione dei circuiti
SUN-8K-SG02LP1-EU-AM2 si distingue per due porte ICT, terminali FV a connessione rapida e due interfacce a spegnimento rapido. Include un alimentatore ausiliario da 12 V CC e fornisce un migliore isolamento e schede driver sulla piattaforma SG05. Tuttavia, riutilizza la scheda Wi-Fi.

SUN-8K-SG05LP1-EU include una porta ICT e utilizza connettori D4B (tipo MC4). Non dispone di porte di spegnimento rapido e non dispone di un'uscita ausiliaria da 12 V.

SUN-8K-SG05LP1-EU-SM2 si basa su SG05LP1-EU, mantenendo una porta ICT, connettori D4B e due porte di spegnimento rapido. Include un'uscita ausiliaria da 12 V CC e introduce un controllo DIP-switch sulla porta ATS per una maggiore flessibilità di configurazione.

4. Architettura PCB e scheda
SUN-8K-SG02LP1-EU-AM2 offre isolamento aggiuntivo e schede driver rispetto a SG05. Il modulo Wi-Fi viene riutilizzato, non nuovamente integrato.

SUN-8K-SG05LP1-EU utilizza uno stack PCB SG05 di base senza ulteriori miglioramenti.

SUN-8K-SG05LP1-EU-SM2 condivide l'architettura principale con SG05 ma incorpora un nuovo controllo principale, LCD e schede ausiliarie aggiuntive, con supporto scheda DRM di serie.

5. Dimensioni e peso
SG02LP1-EU-AM2 è il più grande e il più pesante con 420 × 670 × 233 mm e 35,6 kg.

SG05LP1-EU è più compatto con 330 × 580 × 232 mm e pesa 24,9 kg.

SG05LP1-EU-SM2 si trova tra i due con 366 × 589,5 × 237 mm, con un peso di 26,8 kg.

6. Layout delle porte e progettazione dell'interfaccia

I tre modelli mostrano variazioni significative nel layout delle porte e nel supporto dell'interfaccia CT:

SG02LP1-EU-AM2 è dotato di due interfacce CT, terminali FV a connessione rapida e due porte di spegnimento rapido con uscita ausiliaria da 12 V.

SG05LP1-EU supporta un'interfaccia CT, connettori D4B e non dispone né di spegnimento rapido né di alimentazione ausiliaria.

SG05LP1-EU-SM2 migliora ulteriormente questo aspetto con un'interfaccia CT, connettori D4B, due porte di arresto rapido, un'alimentazione ausiliaria a 12 V e l'integrazione di DIP-switch sulla porta ATS.

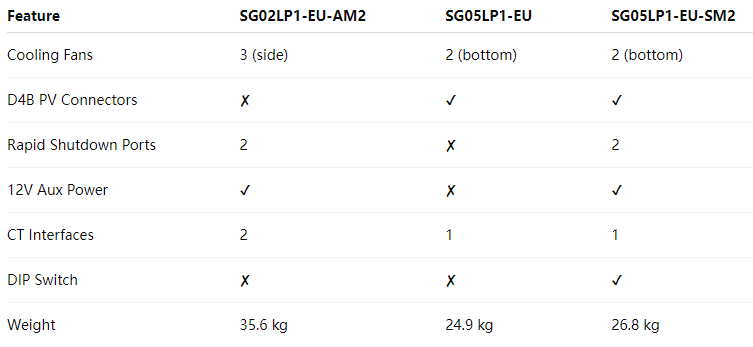

Conclusione

Raccomandazione:

SG02LP1-EU-AM2 è ideale per l'isolamento avanzato, la misurazione a doppio TA e i sistemi che richiedono un'uscita aux da 12 V e un controllo avanzato delle porte.

SG05LP1-EU è un'opzione più leggera e di base adatta per installazioni con minori esigenze ausiliarie.

SG05LP1-EU-SM2 raggiunge un equilibrio con funzionalità migliorate, controllo migliorato ed estetica migliore, rendendolo il modello più raffinato per applicazioni generali.
