Analisi pratica dell'Inverter Deye F55 (DC-Volt High-Fault).

DeyeInverter F55 (CC - Volt alto - Colpa) Analisi pratica - Risoluzione rapida dei problemi e riparazione della sovratensione CC da un caso reale

Panoramica

F55 (CC - Volt Alto Guasto) è un codice di guasto della protezione dall'alta tensione lato CC sugli inverter ibridi Deye. È comunemente causato dalla mancata corrispondenza della configurazione del sistema e delle condizioni operative piuttosto che da un guasto hardware. Quando viene attivato, l'inverter interrompe immediatamente l'ingresso FV e interrompe la generazione FV. Questo articolo analizza le cause principali e la logica scatenante dell'F55 utilizzando tre screenshot reali sul posto e fornisce una procedura standardizzata e pronta sul campo, dal tracciamento dei dati alla riparazione in loco. La guida è applicabile all'intera gamma di soluzioni residenziali singole Deye fase e tre fase bassa inverter ibridi di tensione ed è destinato agli installatori fotovoltaici e al personale O&M.

1. Fenomeno del caso di guasto - Bloccare l'anomalia principale da tre schermate

In questo caso il sistema di accumulo fotovoltaico residenziale ha ripetutamente interrotto l’esportazione durante i periodi diurni ad alto irraggiamento. Il monitoraggio remoto ha lanciato allarmi. I tre avanti - gli screenshot del sito formano una catena di prove completa e mostrano chiaramente il problema principale:

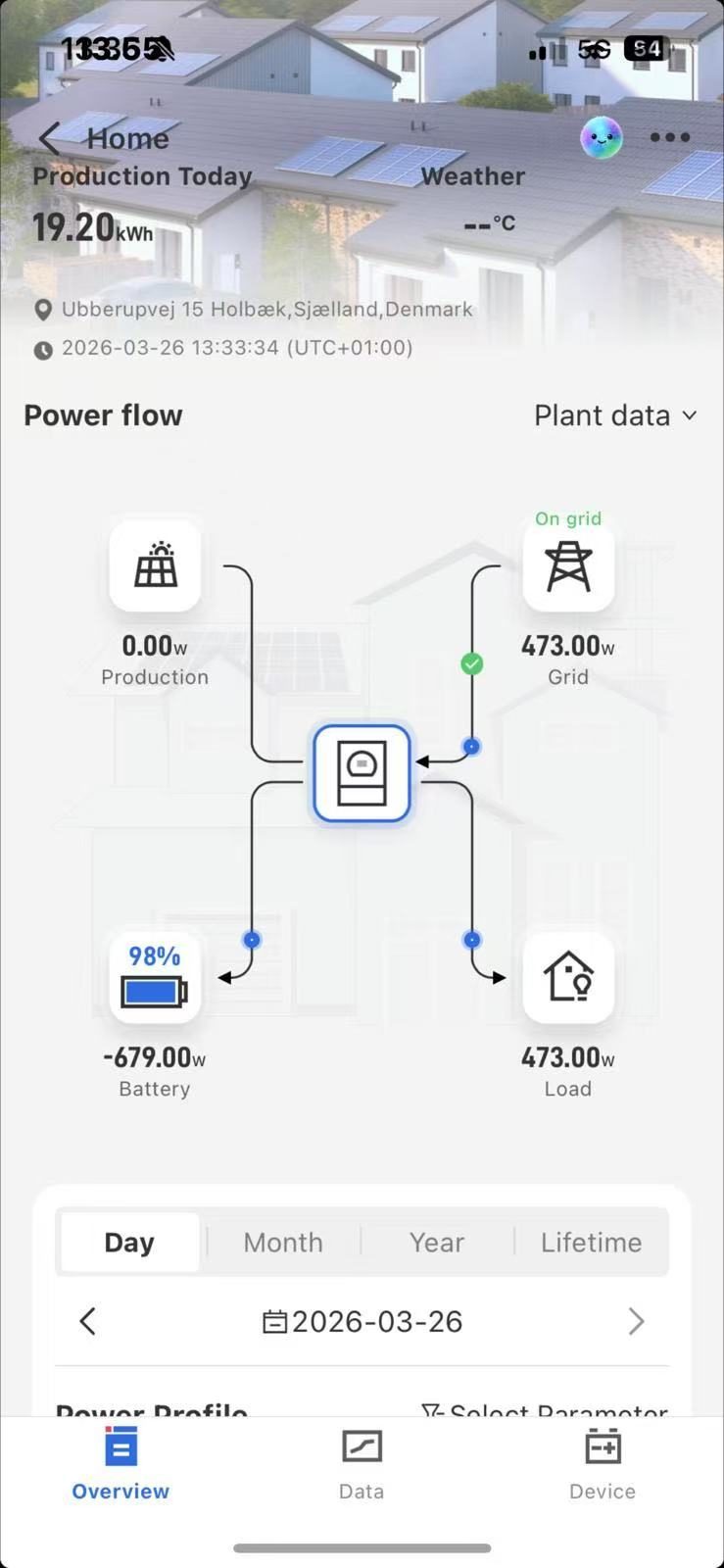

Figura 1 - Schermata del flusso di potenza

La potenza di generazione FV scende direttamente a 0 W. Il sistema interrompe la generazione FV e si affida interamente a essa

alimentazione dalla rete più scarica della batteria per servire il carico. Questo è il cliente - sintomo percepito di “nessuna generazione”.

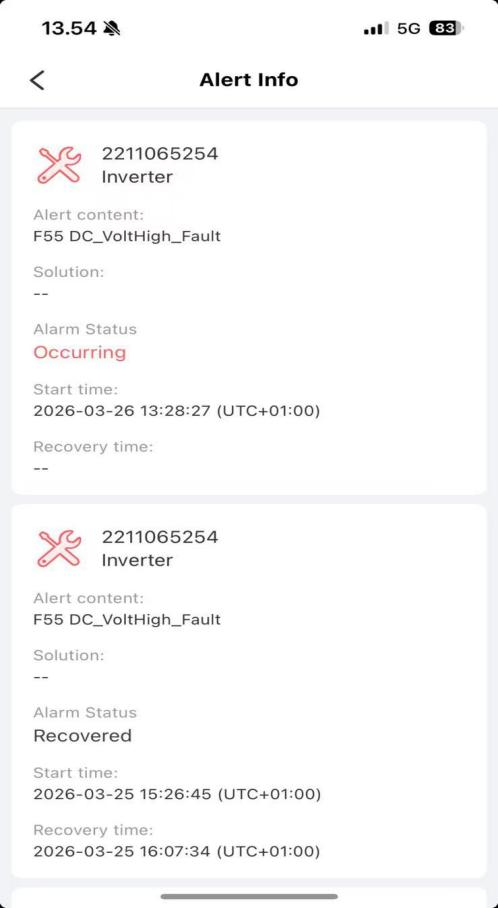

Figura 2 - Schermata del registro allarmi F55

La piattaforma riporta F55 DC - Volt Alto - Guasto che indica il bus CC terminato tensione. I guasti si verificano durante il giorno - periodi di irradianza e si cancellano automaticamente quando l'irradianza diminuisce. Lo schema ripetuto corrisponde ai tipici tempi di sovratensione CC.

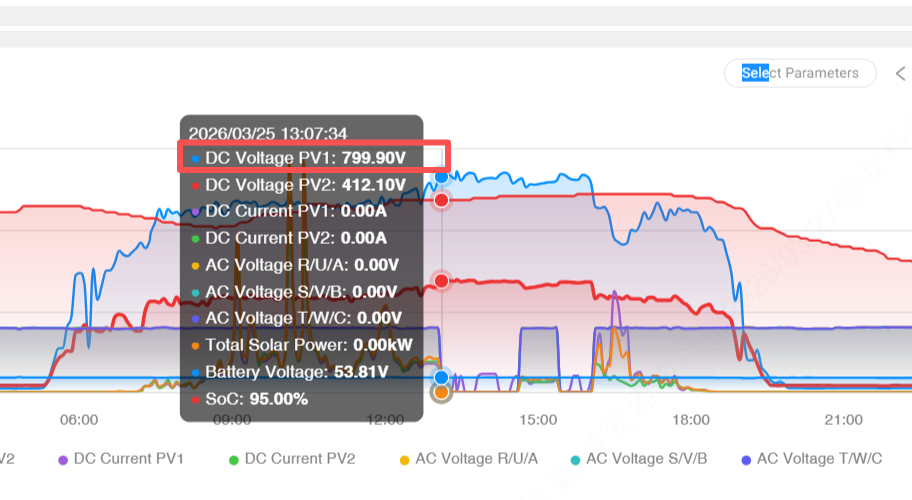

Figura 3 - Schermata dei dati operativi

Questo screenshot è la chiave per eseguire il root - identificazione della causa. Le anomalie principali sono chiare: picchi di tensione CC PV1 a 799,90 V, le correnti FV PV1 e PV2 sono 0,00 A, il SOC della batteria è al 95% con tensione della batteria 53,81 V e le tensioni lato CA sono tutte 0 V, indicando che l'inverter si è disconnesso dalla rete.

I tre screenshot portano alla conclusione che DC - la tensione laterale ha attivato l'inverter ' s azione protettiva e ha causato l'arresto della generazione. Una batteria quasi carica aggrava ulteriormente la condizione di tensione.

2. F55 Definizione del nucleo del guasto e logica di attivazione del caso

1. Definizione ufficiale

F55 denota la protezione da sovratensione del bus CC. L'invertitore ' La logica di protezione di s impedisce che l'elevata tensione CC danneggi gli IGBT, i condensatori del collegamento CC, il BMS della batteria e altri componenti critici. Quando la tensione CC supera la soglia di protezione configurata, l'inverter esegue azioni protettive.

2. Logica di trigger completa per questo caso

Combinando le tre schermate con il comportamento di protezione dell'inverter, la catena di guasti è la seguente e rappresenta un tipico scenario F55:

- Causa principale: la stringa FV1 contiene troppi moduli in serie per cui la tensione a circuito aperto supera notevolmente quella dell'inverter ' s Limiti di ingresso MPPT o CC. Lo screenshot mostra 799,90 V che supera di gran lunga i limiti di sicurezza tipici.

- Attivazione diretta: a mezzogiorno, in caso di forte irraggiamento, la tensione FV aumenta ulteriormente e supera la soglia di protezione.

- Fattore di amplificazione: il SOC della batteria al 95% è quasi pieno, lasciando poca capacità di assorbire l'energia fotovoltaica in eccesso. L'energia in eccesso si accumula sul lato CC e spinge la tensione più in alto.

- Azione di protezione: l'inverter attiva F55, interrompe l'ingresso FV in modo che le correnti FV scendano a zero e si disconnette dalla rete in modo che le tensioni CA siano pari a zero. La potenza FV scende a 0 W e il sistema interrompe l'esportazione.

- Ripristino automatico: quando l'irraggiamento diminuisce la sera, la tensione FV rientra nell'intervallo sicuro, la protezione si disattiva e l'inverter riprende il normale funzionamento.

3. Cause principali di F55 (maggior parte dei problemi non hardware)

In base agli screenshot e alle statistiche sul campo, la maggior parte dei guasti dell'F55 non sono causati da difetti hardware. Questo caso corrisponde a due cause principali che dovrebbero essere al centro dei controlli in loco:

1. Configurazione eccessiva della stringa FV (causa principale, ~60%)

Questo caso è tipico: il numero di serie di stringhe PV1 è troppo elevato, quindi la tensione a circuito aperto raggiunge 799,90 V, superando di gran lunga quella dell'inverter ' s input consentito. In caso di forte irraggiamento si attiva inevitabilmente la protezione da sovratensione. Alcuni casi mostrano anche uno squilibrio tra PV1 e PV2 nel tipo di modulo o nel numero di stringhe, causando il superamento della tensione di sicurezza in una stringa.

2. Assorbimento batteria insufficiente (secondaria, ~25%)

Alto battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Altro comune non - cause hardware

- Impostazioni dei parametri errate, come limiti anti-inversione eccessivamente rigidi, livellamento della potenza disabilitato o impostazioni errate di interruzione della carica della batteria che consentono picchi di tensione.

- Problemi di cablaggio CC come collegamenti allentati o ossidati che distorcono il rilevamento della tensione e causano un falso rilevamento di sovratensione.

4. Procedura standardizzata per la risoluzione dei problemi F55 - Prima il telecomando, poi l'accensione - Sito

Segui il principio “prima tracciamento degli screenshot in remoto, poi controlli pratici in loco; ispeziona i circuiti prima dell’hardware”. I tre screenshot possono identificare circa il 90% dei problemi ed evitare smontaggi non necessari.

Passo 1- Tracciamento screenshot remoto (principale, 5 minuti per bloccare la causa principale)

Recupera i tre screenshot principali dalla piattaforma e verifica quattro punti:

- Dalla Figura 2 si conferma F55 e che i trigger si verificano durante un elevato irraggiamento, indicando PV - questioni collaterali.

- Dalla Figura 3 controllare la tensione e la corrente FV. La tensione molto al di sopra dell'MPPT o i limiti di ingresso con corrente pari a zero indicano problemi di configurazione della stringa FV.

- Dalla Figura 3 controllare il SOC della batteria. Un SOC elevato superiore all'85% indica una capacità di assorbimento insufficiente.

- Dalla Figura 1 e Figura 3 controllare il lato CA per escludere problemi di rete come causa dell'arresto.

Passo 2 - Verifiche in loco lato fotovoltaico (core remediation)

- Scollegare il fotovoltaico dall'inverter e misurare le tensioni a circuito aperto PV1/PV2 con un multimetro per verificare le letture dello screenshot.

- Ricalcolare il conteggio delle stringhe e garantire che la tensione a circuito aperto rientri nei limiti di sicurezza nelle condizioni di temperatura previste.

- Ispezionare i terminali CC FV per collegamenti allentati o ossidazioni e controllare che i moduli non siano danneggiati o ombreggiati.

Passo 3 — Battery and parameter optimization (remove amplifying factors)

- Ripristina l'interruzione della carica della batteria e altri parametri della batteria alle impostazioni predefinite del produttore.

- Evitare la ricarica durante le ore di punta dell'irraggiamento, ad esempio dalle 11:00 alle 15:00, e spostare la ricarica nei periodi non di punta della rete per aumentare il margine di assorbimento.

- Ridurre opportunamente i limiti di anti-inversione/esportazione entro i limiti normativi e consentire il livellamento della potenza per sopprimere i picchi di tensione.

Passo 4 — Hardware checks (only if prior steps fail, rare)

- Aggiornare il firmware dell'inverter e, se necessario, ripristinare le impostazioni di fabbrica e riconfigurare i parametri.

- Contattare il supporto tecnico Deye per l'ispezione dei sensori di tensione CC, degli IGBT e del BMS della batteria. Non smontare l'inverter senza autorizzazione.

5. Piano di riparazione specifico per il caso: pratico e duraturo

Focus sulla correzione delle stringhe FV e sull'ottimizzazione della batteria/parametri. Tutte le azioni seguenti sono eseguibili sul campo e dovrebbero eliminare la ricorrenza.

1. Bonifica del nucleo lato fotovoltaico

- Per la lettura della tensione FV1 pari a 799,90 V, ridurre immediatamente il conteggio delle serie di stringhe FV1 in modo che la tensione a circuito aperto ricada all'interno dell'inverter ' s l'intervallo di ingresso consentito con un margine di sicurezza. Dopo la riconfigurazione, misurare la tensione a circuito aperto nello stato disconnesso e riconnettersi solo quando le letture sono normali.

- Assicurarsi che PV1 e PV2 utilizzino tipi di moduli, conteggi di stringhe identici e preferibilmente gli stessi lotti di produzione. Mantenere minime le differenze di tensione tra le stringhe.

2. Ottimizzazione della batteria e dei parametri

- Impostare il limite superiore di carica della batteria a un livello che lasci spazio per l'assorbimento FV, ad esempio 80%–85% SOC.

- Consentire un'esportazione limitata alla rete, ove consentito, per evitare l'accumulo di energia CC.

- Abilita le funzioni di livellamento della potenza e di limitazione della potenza FV per sopprimere la tensione improvvisa o i picchi di corrente.

3. Manutenzione ordinaria semplice

- Stringere i terminali CC sui lati del fotovoltaico e della batteria, rimuovere l'ossidazione e garantire un isolamento adeguato.

- Recupera mensilmente i tre screenshot principali per monitorare la tensione FV e il SOC della batteria e intervenire tempestivamente se compaiono anomalie.

7. Punti chiave

- F55 è una normale azione di protezione di sicurezza e non indica necessariamente un guasto hardware. La maggior parte dei casi è causata dal fatto che la configurazione della stringa FV supera i limiti dell'inverter. Il SOC elevato della batteria e le impostazioni errate dei parametri sono fattori di amplificazione comuni.

- La diagnosi rapida si basa su tre schermate: flusso di potenza, registro allarmi e dati operativi. Nella maggior parte dei casi, queste immagini consentono di individuare la causa principale in cinque minuti.

- Priorità di riparazione: corretta configurazione della stringa FV per eliminare la causa principale e ottimizzare i parametri della batteria e dell'inverter per rimuovere le condizioni di amplificazione e prevenire il ripetersi.

Lista di controllo attuabile

- Recupera e salva la Figura 1, Figura 2 e Figura 3 per ciascun incidente.

- Scollegare e misurare PV Voc sul campo.

- Ricalcolare e regolare il conteggio delle stringhe per soddisfare i limiti di ingresso dell'inverter.

- Coordina i limiti di carica della batteria con il fornitore della batteria e abilita il livellamento della potenza.

- Documenta le modifiche e monitora mensilmente tramite screenshot remoti.
