1. Introduzione

Nei resoconti tecnologici della BBC, i sistemi di accumulo dell’energia domestica sono spesso descritti come “centrali elettriche domestiche” indipendenti dall’energia: i pannelli solari sul tetto generano elettricità durante il giorno, le batterie forniscono energia di notte o nei giorni di pioggia, affrontando i prezzi dell’elettricità nei periodi di punta, le fluttuazioni della rete e persino condizioni meteorologiche estreme. Tuttavia, l’installazione nel mondo reale è ben lungi dall’essere “plug-and-play”. Le batterie al litio a bassa tensione SE-F16 e RW-F16 di Deye (Deye, un marchio professionale di inverter e accumulo di energia) (entrambe 16 kWh LiFePO₄, 51,2 V nominali), se abbinate al SUN-10K-SG05LP3-EU-SM2 (inverter ibrido trifase a bassa tensione da 10 kW), sebbene progettate per essere affidabili, spesso presentano anomalie nel cablaggio, nella comunicazione e nel parallelo. Questo articolo, basato sui manuali ufficiali Deye, sui forum degli utenti (come DIY Solar Forum) e su casi di installazione reali, analizza quattro problemi tipici e le relative soluzioni per aiutare i normali proprietari di case o installatori a evitare trappole. I dati provengono dalle ultime specifiche del prodotto 2025-2026 e le prestazioni effettive sono influenzate dalla temperatura, dal SOC, ecc.

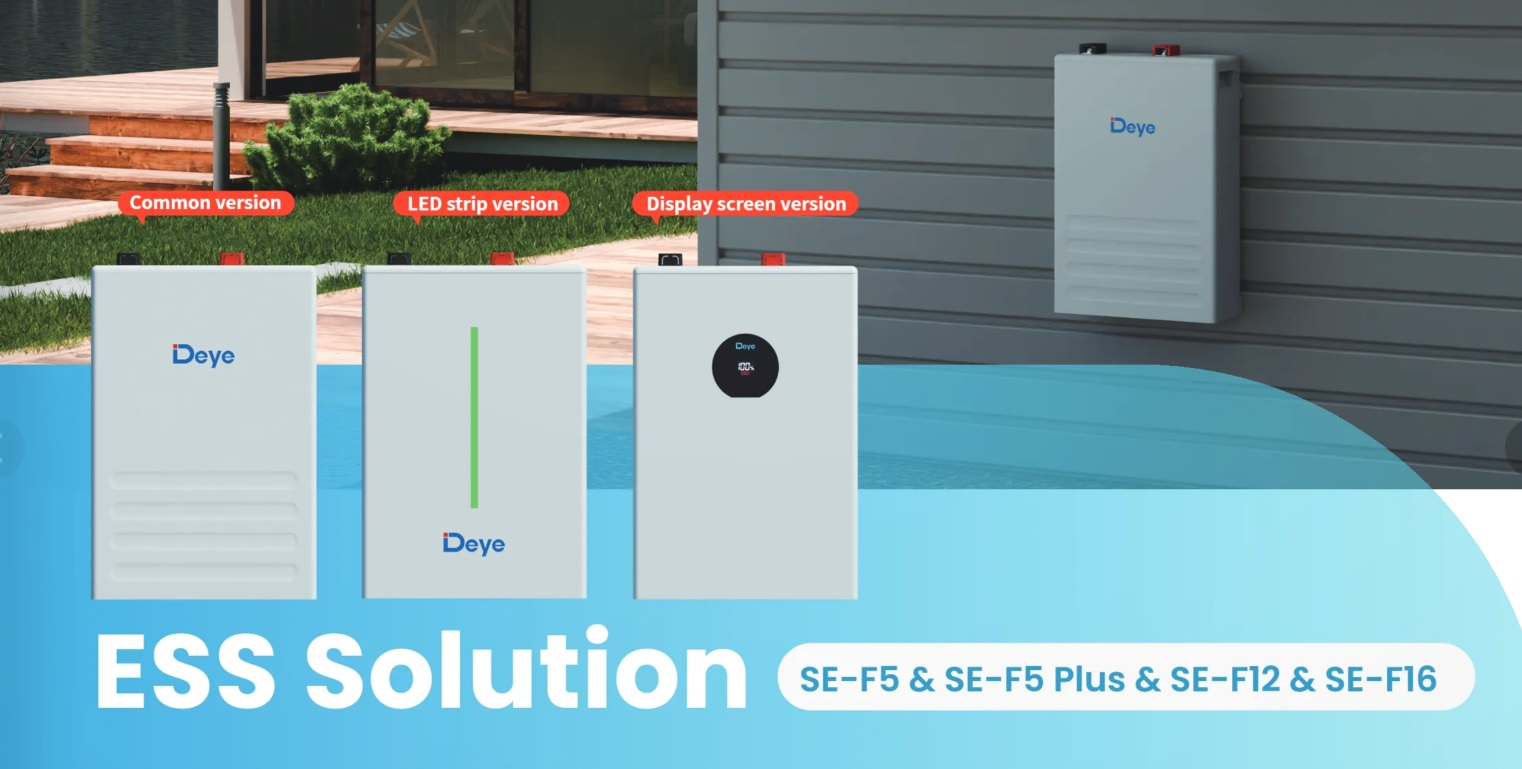

Figura 1. Immagini ufficiali della serie Deye SE-F16

2.1 Primo caso: errore di comunicazione BMS: "La batteria non risponde", il sistema si spegne direttamente

Il punto critico più comune: l’inverter visualizza “comm./F01-F64” o il display LCD della batteria riporta “W31 Avviso comunicazione batteria (comunicazione PCS non riuscita).” Un proprietario tedesco di una famiglia trifase ha installato un SUN-10K-SG05LP3-EU-SM2 e due unità RW-F16; dopo l'accensione, l'inverter ha emesso ripetutamente un allarme, il SOC della batteria non è stato visualizzato e la carica/scarica è completamente fallita. Analisi delle cause: le batterie Deye hanno un BMS (Battery Management System) integrato che comunica con l'inverter tramite CAN 2.0 (porta RJ45). Le cause comuni includono:

• Cavo di comunicazione non dotato di anello in ferrite come richiesto (per cablaggi a lunga distanza, si consiglia di avvolgere 4 spire per evitare interferenze).
• Sequenza di cablaggio errata (CAN-H/L invertita).
• Sequenza di accensione errata (prima l'interruttore di servizio della batteria deve essere acceso, poi l'interruttore BMS e infine l'inverter).
• Modalità “Li-BMS” dell'inverter non impostata sul protocollo nativo Deye (o protocollo Pylontech o altro protocollo di terze parti selezionato in modo errato).
• RW-F16 è il modello classico; sebbene SE-F16 supporti la connessione in rete automatica, la mancata corrispondenza del firmware può comunque attivare la "ripetizione dell'indirizzo master".

Soluzioni pratiche:

1. Dopo lo spegnimento, utilizzare il cavo di comunicazione CAT5E originale per ricollegare la porta "PCS" della batteria alla porta CAN BMS dell'inverter.
2. Quando il cavo di comunicazione è lungo o sono presenti forti interferenze elettromagnetiche sul posto, è necessario installare e avvolgere correttamente un anello di ferrite.
3. Prima del collegamento in parallelo, caricare tutte le batterie al 100% SOC per ridurre la differenza di tensione ed evitare la circolazione di corrente.
4. Accedere alla "Configurazione batteria" dell'inverter e impostare il protocollo "Li-BMS" sul protocollo nativo Deye (solitamente riconosciuto automaticamente o selezionare la modalità 00).
5. Sequenza di accensione standard: interruttore di servizio batteria su ON → interruttore BMS su ON → avvio dell'inverter.
6. Se l'anomalia persiste, controllare il registro BMS tramite l'app Deye o la piattaforma di monitoraggio; solo gli inverter originali Deye supportano l'aggiornamento online del firmware della batteria, gli inverter di terze parti non possono eseguire questa operazione.

Feedback del proprietario: dopo aver seguito questi passaggi, il sistema è tornato alla normalità entro 10 minuti e i dati SOC sono stati sincronizzati in tempo reale. Il manuale afferma chiaramente: per gli allarmi di comunicazione PCS, diagnosticare prima tramite il software di monitoraggio e non utilizzare il sistema con guasti.

2.2 Caso due: squilibrio della batteria in parallelo: una “piena”, un’altra “affamata”

Comune durante l'espansione multi-batteria: dopo aver messo in parallelo due unità SE-F16, una continua a caricarsi mentre l'altro SOC rimane al 60%, con conseguente spreco di capacità totale e persino l'attivazione della "Sovradifferenza di tensione della cella". Il proprietario di una villa polacca (4 inverter RW-F16 da 10 kW) ha riscontrato una corrente di scarica irregolare dopo il collegamento in parallelo, con allarmi sotto carico di picco. Analisi delle cause:

• RW-F16 richiede una connessione a margherita IN→OUT; SE-F16 supporta la connessione in rete automatica senza interruttori DIP, ma una sequenza errata dei cavi di comunicazione o un conflitto di indirizzi possono comunque causare guasti alla rete.
• SOC della batteria incoerente prima del collegamento in parallelo (il manuale richiede rigorosamente che tutte le batterie siano caricate al 100% prima del collegamento in parallelo).
• Sezione del cavo di alimentazione troppo piccola o coppia di connessione insufficiente (consigliato 2/0 AWG, coppia standard 24,5 Nm).
• Corrente massima di carica/scarica dell'inverter non configurata in base alla capacità totale della batteria: SUN-10K-SG05LP3-EU-SM2 corrente massima di carica/scarica 240 A, corrente di scarica continua singola RW-F16 160 A.

Soluzioni pratiche:

1. Prima del collegamento in parallelo, caricare completamente ciascuna batteria al 100% SOC separatamente e lasciarle riposare per 24 ore per garantire la coerenza della tensione.
2. I cavi di comunicazione devono essere rigorosamente collegati in daisy-chain IN→OUT; una singola unità supporta fino a 32 unità parallele, con capacità totale fino a 512kWh.
3. SE-F16 non richiede l'impostazione del DIP switch; Modalità parallela RW-F16: Modalità 1 per inverter ≤15kW, Modalità 2 per inverter >15kW.
4. Nella “Configurazione batteria” dell'inverter, abilitare la modalità parallela, impostare correttamente la capacità totale e la corrente massima di carica/scarica; Si consiglia di limitare la corrente continua singola RW-F16 entro 160 A per evitare il surriscaldamento (l'interruttore automatico da 125 A integrato fornisce una protezione aggiuntiva).
5. Monitorare la tensione delle singole celle della batteria e la differenza di temperatura in tempo reale tramite la piattaforma cloud o l'app Deye; controllare immediatamente cavi e collegamenti se la differenza di tensione supera 0,5 V.

Risultato: dopo la riparazione, il proprietario ha ottenuto un livello equilibrato di carica/scarica della batteria e una distribuzione uniforme della corrente, aumentando il tasso di autoconsumo del sistema del 30%. Il manuale avverte esplicitamente: in modalità parallela, se la corrente continua di una singola batteria supera il limite, potrebbe causare surriscaldamento o addirittura rischi per la sicurezza

.

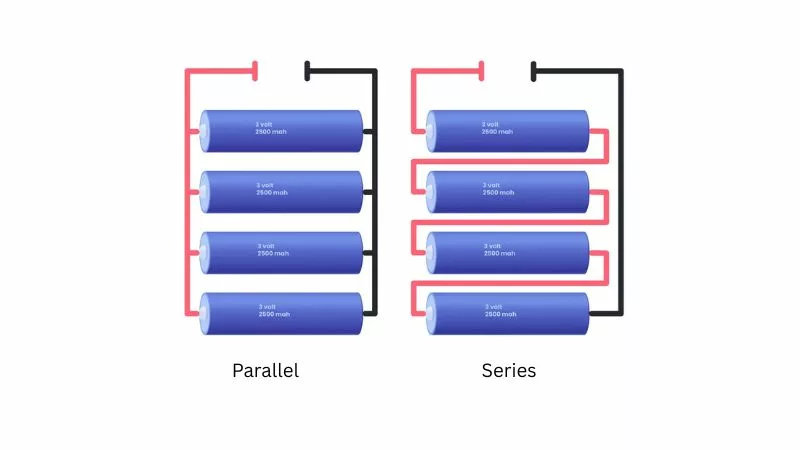

Figura 2. Diagramma schematico del principio di collegamento in parallelo o in serie della batteria

2.3 Caso tre: messa a terra e guasto CC: allarme F22/F56, pericolo per la sicurezza

Dopo l'installazione di SUN-10K-SG05LP3-EU-SM2, viene spesso segnalato F22 (possibile anomalia della messa a terra o della connessione CC) o F56 (tensione del bus CC troppo bassa). Un installatore francese ha riscontrato occasionali problemi "offline" durante il montaggio a parete dell'RW-F16; l'inverter ha visualizzato una tensione della batteria anormalmente bassa (tensione effettiva della batteria 51 V normale). Analisi delle cause:

• Collegamento a terra inaffidabile (l'involucro dell'inverter e la batteria devono essere collegati correttamente alla terra protettiva PE).
• Coppia del cavo CC positivo/negativo non conforme allo standard (24,5 Nm) o polarità invertita (può danneggiare direttamente l'inverter).
• RW-F16 è dotato di interruttore bipolare integrato da 125 A, capacità di scarica continua SE-F16 fino a 230 A; quando la temperatura ambiente è inferiore a 0 ℃, il BMS della batteria impedisce la ricarica e attiva la protezione.
• Trasformatore di corrente CT installato nella direzione sbagliata (in modalità esportazione zero, la freccia deve puntare verso il lato carico).

Soluzioni pratiche:

1. Prima dell'installazione, verificare che tutti i cavi CC soddisfino i requisiti di coppia, distinguere rigorosamente i poli positivo e negativo e non invertirli mai.
2. L'involucro dell'inverter e quello della batteria devono essere collegati a terra in modo affidabile allo stesso punto PE per formare una connessione equipotenziale.
3. Controllare il registro “Allarmi di Sistema” dell'inverter; F22 è causato principalmente da collegamenti allentati: stringere nuovamente per risolvere.
4. Collegare il sensore di temperatura alla porta corretta; evitare di impostare erroneamente la modalità batteria al piombo.
5. Fissare il trasformatore di corrente TA sulla linea di fase corrispondente con la freccia rivolta verso il carico; il sistema trifase deve coprire completamente L1/L2/L3.

Dopo la riparazione, gli allarmi sono stati eliminati e la funzione di commutazione continua dell’UPS del sistema ha funzionato normalmente. I rapporti della BBC hanno sottolineato che una scarsa messa a terra è uno dei rischi per la sicurezza più nascosti nei sistemi di accumulo dell’energia domestica.

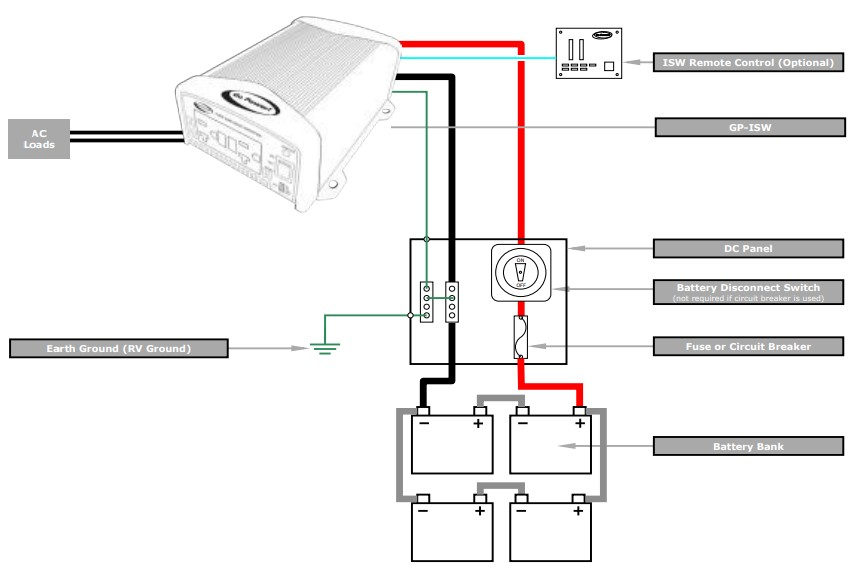

Figura 3. Diagramma schematico completo del cablaggio e della messa a terra lato CC dell'inverter (PE/terra)

2.4 Caso quattro: Errore di carica/scarica in base al tempo di utilizzo (TOU) e blocco del limite superiore di carica

Quando l'inverter è impostato su periodi di tempo di prezzo dell'elettricità di punta, la batteria non si carica secondo il programma o si carica solo fino a un massimo dell'80%. Un utente olandese che associava l'SE-F16 ha scoperto che durante i periodi notturni a prezzo basso non veniva effettuata alcuna ricarica, mentre durante il giorno veniva visualizzato in modo anomalo "batteria in esaurimento". Analisi delle cause:

• Opzione “Attiva batteria” abilitata erroneamente (questa funzione è solo per il ripristino di una batteria a basso SOC; deve essere disabilitata durante il normale funzionamento).
• Comunicazione BMS instabile, quindi l'inverter non può ottenere dati SOC reali.
• Il firmware della batteria RW-F16/SE-F16 supporta solo l'aggiornamento sugli inverter Deye; la miscelazione con dispositivi di terze parti come Victron provoca facilmente una visualizzazione anomala del flusso di energia.

Soluzioni pratiche:

1. Nella “Configurazione batteria” dell'inverter disattivare la funzione “Attiva batteria”.
2. Abilita "Grid Charge" e imposta correttamente i periodi TOU peak-valley (ad esempio, tariffazione notturna 00:00-06:00 a prezzo valle).
3. Innanzitutto escludere problemi di comunicazione con il BMS (fare riferimento al caso uno).
4. Quando si miscelano con inverter di terze parti, passare alla modalità di tensione manuale o contattare Deye per confermare la compatibilità del protocollo.

Dopo che l’utente ha applicato la correzione, il sistema ha seguito rigorosamente la strategia picco-valle e i costi dell’elettricità sono diminuiti in modo significativo.

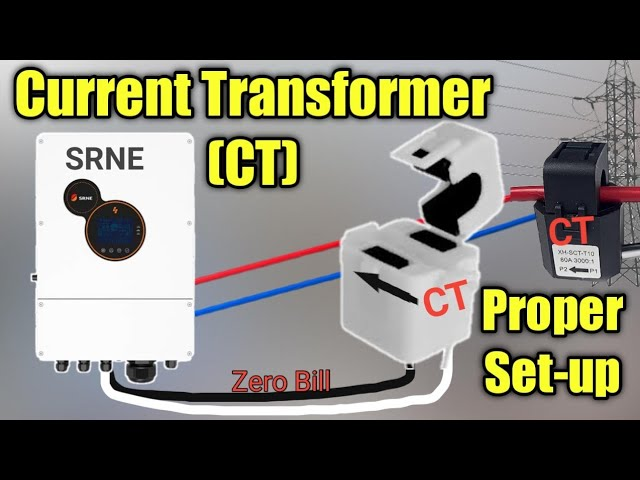

Figura 4. Schema di installazione corretto del trasformatore di corrente CT

3. Guida per evitare le trappole: l'installazione professionale rimane essenziale

Deye SE-F16 (struttura compatta, elevata corrente in uscita, grado di protezione più elevato) e RW-F16 (interruttore automatico integrato, classica installazione a parete) sono entrambi prodotti residenziali maturi, con una durata di 6.000 cicli e un'efficienza di andata e ritorno superiore al 90%. Tuttavia, la professionalità dell'installazione è altamente richiesta: deve essere eseguita da personale professionale, seguendo rigorosamente gli standard di coppia specificati nel manuale, l'intervallo di temperatura operativa (ricarica 0-55 ℃) e le specifiche di comunicazione. La maggior parte dei guasti di installazione derivano da operazioni non standard: selezione dei cavi non conforme ai requisiti, sequenza di accensione caotica o mancata esecuzione del bilanciamento prima del collegamento in parallelo. Raccomandazioni pratiche:

• Completa la simulazione e il debug dell'intero sistema prima dell'installazione.
• Controlla regolarmente la versione del firmware e i registri operativi tramite l'app Deye.
• Sebbene la consegna presso i magazzini europei sia efficiente, si consiglia comunque di scegliere installatori locali certificati.
• In condizioni climatiche estreme, concentrarsi sul monitoraggio della temperatura della batteria per evitare frequenti attivazioni della protezione BMS.

La tecnologia di stoccaggio dell’energia, come descritto nei rapporti della BBC, si sta spostando dagli scenari professionali a quelli domestici. Tuttavia, per raggiungere davvero l’indipendenza energetica della casa, il funzionamento standardizzato durante la fase di installazione è spesso più importante del prodotto stesso. Quando si riscontrano guasti, consultare prima la tabella di riferimento dei guasti ufficiale Deye o contattare il supporto tecnico ufficiale. Dopo un corretto debug, questa serie di batterie può funzionare stabilmente per più di 10 anni, diventando un'affidabile unità di backup di energia verde per la casa.
