Spiegazione del sistema batteria BOS-B Pro-A3: capacità, durata del ciclo, configurazione

Partendo da un singolo modulo

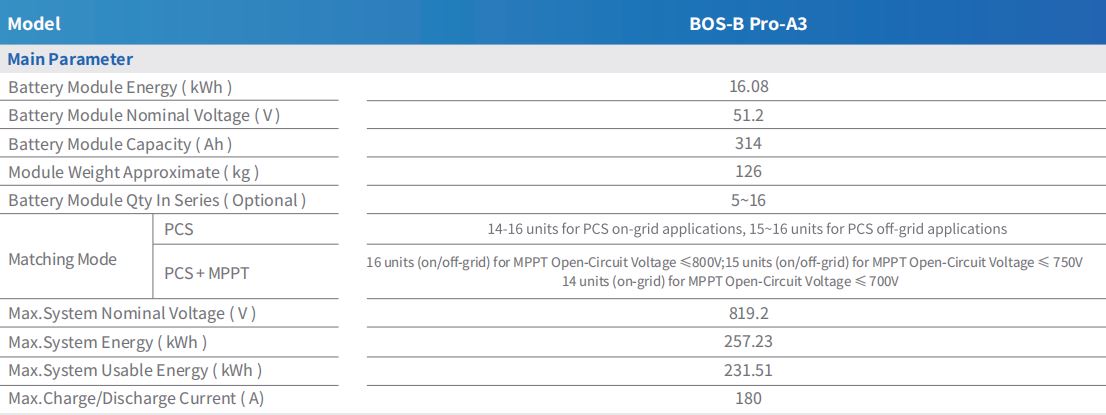

Ogni rack BOS-B Pro-A3 è costruito dalla stessa unità base: a 16,08 kWh modulo con tensione nominale di 51,2 V e capacità di 314 Ah, peso 126 kg. Tutto il resto del sistema (energia totale del rack, configurazione in serie, conteggio PCS corrispondente) aumenta a partire dalle specifiche del singolo modulo.

Quanti moduli per rack e perché cambia

Un rack può contenere in mezzo 5 e 16 moduli batteria in serie, ma il limite effettivo dipende da come è cablato il rack. Collegato direttamente al PCS senza MPPT nella stringa, sono supportate da 14 a 16 unità a seconda che l'installazione venga eseguita on-grid o off-grid. Una volta aggiunto l'MPPT, il limite cambia con la tensione a circuito aperto FV: sono consentite 16 unità a 800 V o inferiore, 15 unità a 750 V o inferiore e 14 unità sulla rete solo a 700 V o inferiore.

Nella configurazione massima di 16 moduli, il rack raggiunge una tensione nominale di sistema di 819,2 V, un'energia massima di sistema di 257,23 kWh e 231,51 kWh di energia utilizzabile: il divario tra i due riflette la profondità di scarica consigliata del 90%.

Limiti di carica e scarica a livello di rack

Indipendentemente dal numero di moduli, la corrente massima di carica e scarica del rack è limitata 180A . La ricarica è consentita in un intervallo compreso tra 0°C e 55°C, mentre la scarica si estende fino a -20°C, offrendo al sistema più spazio operativo in condizioni di freddo quando si estrae l'alimentazione rispetto a quando la si reinserisce. La temperatura di conservazione, separata dalla temperatura di funzionamento, è limitata a 0-35°C.

Durata del ciclo e cosa copre effettivamente la garanzia

La durata del ciclo è valutata a 6000 cicli o più al 70% della capacità di fine vita, testato a 25±2°C con velocità di carica di 0,5°C e di scarica di 0,5°C. Questa cifra è ciò su cui si basa il periodo di garanzia di 10 anni: un rack utilizzato una volta al giorno alla velocità e alla profondità di scarico testate dovrebbe comunque mantenere una capacità utilizzabile significativa al termine del periodo di garanzia.

La profondità di scarica consigliata è fissata al 90% e la chimica LFP del modulo è ciò che consente alla combinazione di tale profondità di scarica e della valutazione di 6000 cicli di resistere durante il periodo di garanzia, piuttosto che scambiare l'uno con l'altro come richiedono altri prodotti chimici.

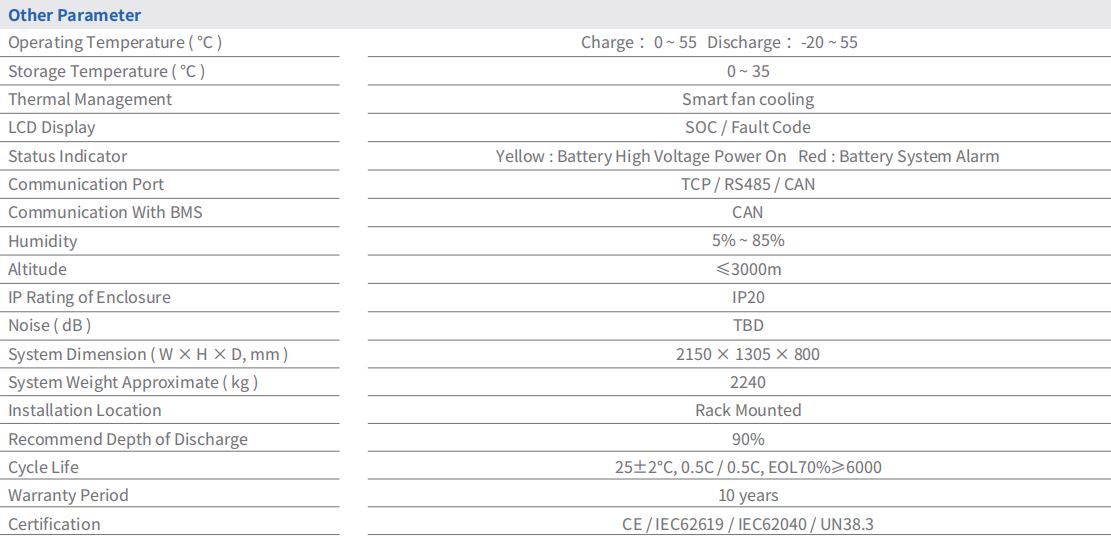

Involucro, comunicazione e impronta fisica

Il rack completo misura 2.150 × 1.305 × 800 mm e pesa circa 2.240 kg nella configurazione massima, montato come unità installata su rack anziché indipendente. La comunicazione avviene su TCP, RS485 o CAN, con CAN utilizzato specificatamente per la comunicazione con il BMS. La gestione termica viene gestita tramite un raffreddamento intelligente della ventola e l'involucro ha un grado di protezione IP20 adatto all'installazione interna o protetta anziché all'esposizione diretta all'esterno.

Lo stato viene segnalato tramite un display SOC e codice di errore, supportato da un sistema di indicatori a due colori (giallo per alimentazione ad alta tensione, rosso per allarme del sistema batteria) in modo che un tecnico possa leggere lo stato del rack senza aprire un pannello o collegare un laptop. La certificazione copre CE, IEC62619, IEC62040 e UN38.3.

Dove questo si inserisce in una build più grande

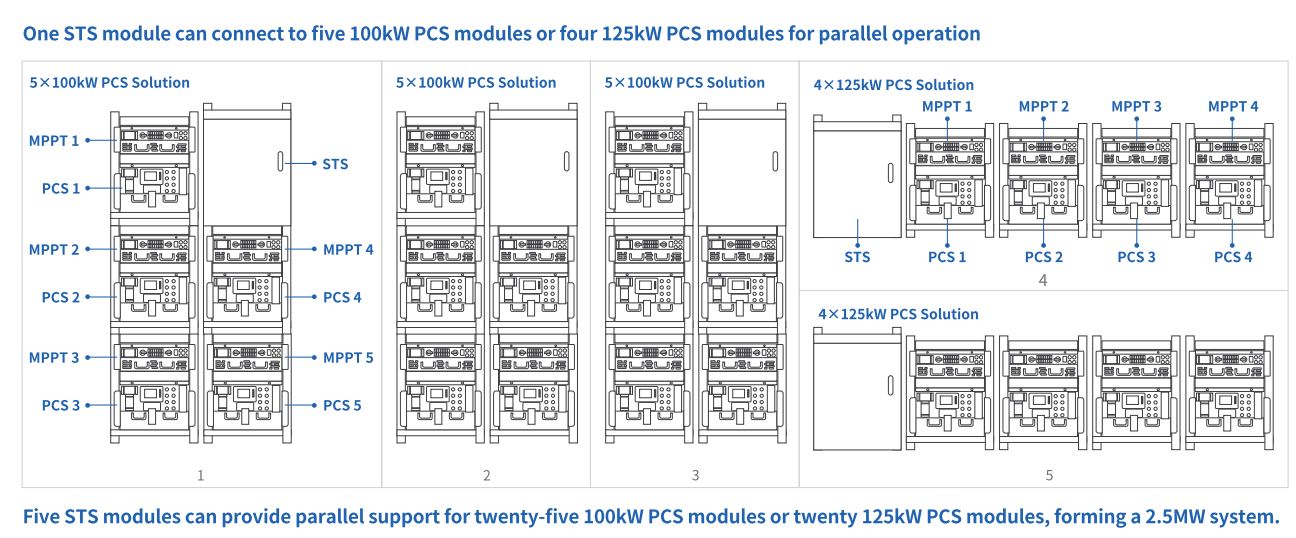

Questi numeri per rack sono l'elemento fondamentale per qualsiasi cosa di più grande: un PCS può trasportare fino a 16 rack in parallelo, quindi la capacità energetica totale di un progetto è in realtà solo la cifra di 257,23 kWh per rack moltiplicata per il numero di rack consentiti dal conteggio dei PCS. Chiunque specifchi un cluster completo attorno a questa batteria può esaminarlo in modo più ampio linea di sistemi di accumulo dell’energia a batteria su larga scala per vedere come si combinano il conteggio dei rack, la valutazione PCS e la capacità totale del sito.
