Mantenere le celle sotto i 35°C: il percorso di MS-GS215-2H3 verso 6.000 cicli e 70% EOL

Contenuto

1 Il numero che non appare nel confronto delle schede tecniche
2 Un circuito di controllo bidirezionale, non solo raffreddamento
3 Circolazione del flusso d'aria: portare aria a temperatura costante in ogni zaino, non solo nella stanza
4 Isolamento come antiretro passivo
5 La sala PCS gestisce il proprio circuito di raffreddamento
6 Cosa acquista effettivamente il controllo a 35°C: 6.000 cicli e 70% EOL
7 Campo operativo: da -20°C a 50°C, IP54, C5
8 Cosa significa per il costo totale di proprietà

Il numero che non appare nel confronto delle schede tecniche

La maggior parte degli armadi per batterie C&I vengono confrontati in termini di kWh, kW e prezzo per ciclo. Ciò che raramente viene esaminato attentamente è il circuito di controllo della temperatura che determina se il conteggio dei cicli pubblicizzato è realistico o ottimistico. Una cella mantenuta a 35°C si degrada su una curva significativamente diversa da una cella che raggiunge regolarmente i 45°C o 50°C – e questa differenza si accumula nel corso di migliaia di cicli in anni di vita utile delle risorse.

MS-GS215-2H3 di Deye è alla pari ≥6.000 cicli, 70% di fine vita la capacità nominale direttamente a un sistema di gestione termica costruito attorno a un obiettivo: mantenere ogni cella al di sotto di 35°C, indipendentemente dalle condizioni ambientali o dal carico di carica/scarica. Questo pezzo spiega come viene effettivamente tenuto quel bersaglio.

Un circuito di controllo bidirezionale, non solo raffreddamento

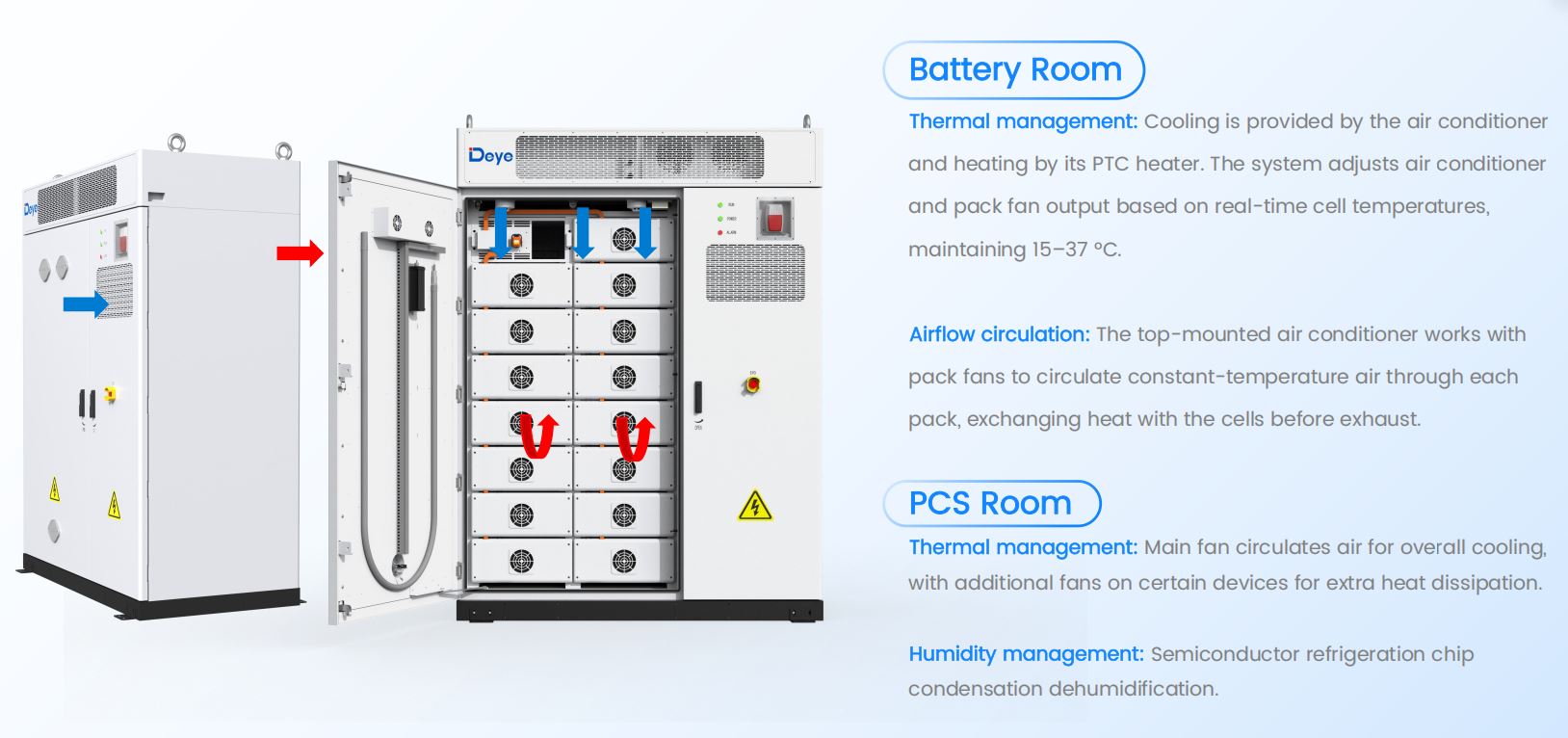

Il locale batterie non si basa su una singola unità di raffreddamento che reagisce a un singolo sensore. Il raffreddamento avviene tramite un condizionatore; il riscaldamento proviene da un riscaldatore PTC integrato nello stesso circuito. Entrambi vengono regolati continuamente in base alle letture della temperatura della cella in tempo reale, insieme all'uscita della ventola del pacco, mantenendo lo scomparto all'interno di una fascia di lavoro di 15–37°C .

Gestire il riscaldamento e il raffreddamento sullo stesso circuito di controllo è importante nei climi con ampie oscillazioni giorno-notte o stagioni estreme. Un armadio che si limita a raffreddare lascerà raffreddare le celle nelle mattine invernali, il che compromette l’accettazione della carica e accelera il rischio di placcatura al litio a basse temperature proprio come il calore accelera il degrado all’altra estremità.

Circolazione del flusso d'aria: portare aria a temperatura costante in ogni zaino, non solo nella stanza

Mantenere una temperatura media a livello di stanza non è la stessa cosa che mantenere ogni cella a quella temperatura: un compartimento può avere una media di 30°C mentre gli zaini sul retro sono più caldi degli zaini vicino al condizionatore d'aria. Il design di Deye indirizza l'aria in modo attivo anziché passivo: il condizionatore d'aria montato in alto funziona insieme ai ventilatori del pacchetto individuale , spingendo aria a temperatura costante attraverso ciascun pacco a turno in modo che scambi calore con le celle direttamente prima di essere scaricata.

Punti di monitoraggio della temperatura lungo la pila di pacchi
Zona	Intervallo monitorato
Confezioni inferiori	Celle n. 1–8 (T1–T9)
Confezioni superiori	Celle n. 9–16 (T10–T16)
Zone di ventilazione	T11, T12, T13

Questa circolazione pacchetto per pacchetto è ciò che rende il delta della temperatura da cellula a cellula – non solo la media della stanza – una variabile controllabile. Un armadio che misura solo la temperatura dell'aria ambiente non è in grado di rilevare in tempo un singolo pacco di surriscaldamento; uno che monitora sedici zone distinte può.

Isolamento come antiretro passivo

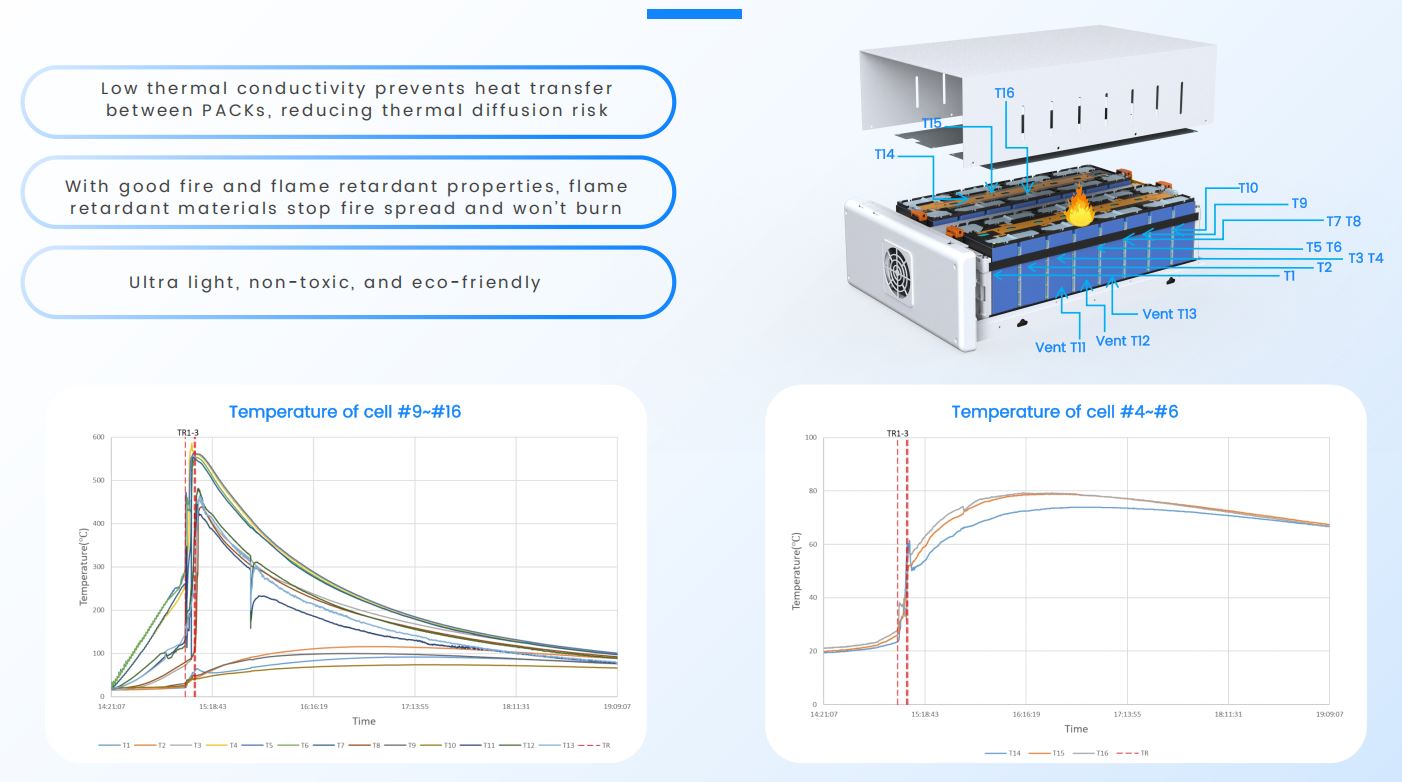

Il flusso d'aria attivo gestisce le normali condizioni operative, ma lo strato isolante a livello di pacco è ciò che limita la distanza percorsa dal calore se un pacco si surriscalda. Il materiale tra i pacchi è specifico per una bassa conduttività termica appositamente per rallentare il trasferimento di calore ai pacchi vicini, riducendo il rischio di diffusione termica attraverso lo stack. È anche ignifugo, leggero e non tossico: proprietà che contano tanto per ciò che accade durante un evento termico attivo quanto per le operazioni quotidiane di routine.

Questo è lo stesso strato isolante che funziona come misura di contenimento nella progettazione di sicurezza antincendio dell'armadio: la gestione termica e la sicurezza antincendio qui non sono sistemi separati, condividono la stessa barriera fisica che svolge due compiti contemporaneamente.

La sala PCS gestisce il proprio circuito di raffreddamento

L'elettronica di potenza genera il proprio carico termico indipendentemente dalla batteria, quindi il vano PCS viene gestito separatamente dal vano batterie. Una ventola principale gestisce la circolazione complessiva dell'aria, con ventole aggiuntive montate su specifici componenti ad alta dissipazione per un raffreddamento mirato. L'umidità è controllata tramite un chip di refrigerazione a semiconduttore che condensa e rimuove l'umidità dall'aria dello scomparto.

La separazione delle due zone termiche evita una scorciatoia progettuale comune: la condivisione di un circuito di raffreddamento tra batterie ed elettronica di potenza tende a sottodimensionarli entrambi, poiché i due hanno diverse tolleranze di temperatura e diverse conseguenze di guasto.

Cosa acquista effettivamente il controllo a 35°C: 6.000 cicli e 70% EOL

I numeri principali di questo gabinetto... ≥6.000 cicli e Conservazione della capacità a fine vita pari al 70%. — non sono indipendenti dall'impianto termico sopra descritto; ne sono l'output diretto. I dati sulla durata del ciclo LFP sono sempre condizionati dalla temperatura operativa e la valutazione di Deye è ottenibile solo perché il circuito di gestione termica mantiene le celle all'interno della fascia di 15–37°C descritta in precedenza anziché lasciarle andare alla deriva con le condizioni ambientali.

Contesto della valutazione del ciclo di vita
Metrico	Valore
Ciclo di vita	≥6.000 cicli
Capacità di fine vita	70%
Soffitto della temperatura della cella target	<35°C
Banda operativa del locale batterie	15–37°C

Per un progetto che esegue un ciclo giornaliero, 6.000 cicli si traducono in circa 16 anni di servizio prima che la capacità scenda al 70% di quella nominale, un numero che vale solo se il sistema termico fa il suo lavoro in ognuno di questi cicli, non solo in condizioni di test di laboratorio.

Campo operativo: da -20°C a 50°C, IP54, C5

Il controllo termico interno è importante solo se l'involucro stesso può sopravvivere al sito in cui è installato. Il gabinetto è valutato per Da -20°C a 50°C funzionamento a temperatura ambiente (con declassamento superiore a 45°C), comporta un IP54 classificazione di ingresso ed è costruito per a Grado anticorrosivo C5 per ambienti costieri, industriali o ad alta umidità. L'altitudine di lavoro è stimata a 3.000 m.

Nessuna di queste tre classificazioni svolge il lavoro di controllo della temperatura interna sopra descritto: definiscono le condizioni esterne contro cui il sistema interno deve lavorare. Un armadio con un eccellente controllo termico interno ma un rating di protezione basso non funzionerebbe comunque in un ambiente difficile; i due sono progettati come una coppia qui.

Cosa significa per il costo totale di proprietà

La gestione termica è invisibile nel confronto delle schede tecniche, ma si manifesta direttamente in due numeri che contano per l’economia del progetto: il ciclo di vita realizzato e il ritmo di diminuzione della capacità. Un armadio che consente alle celle di surriscaldarsi può raggiungere gli stessi kWh di targa il primo giorno, ma raggiungere il 70% di capacità anni prima di quanto suggerito dal conteggio dei cicli nominali, trasformando un asset da 15 anni in uno da 10 anni.

Per gli integratori che valutano il costo totale di proprietà di un progetto piuttosto che solo il prezzo iniziale, l'architettura termica qui descritta è effettivamente ciò a cui viene applicata la garanzia di 10 anni. Vale la pena rivedere insieme come il sistema di conversione della potenza si coordina con il BMS per proteggere la durata della batteria in tempo reale e contro l'intero Gamma di soluzioni C&I ESS quando si confrontano gli armadietti sul costo del ciclo di vita piuttosto che sulla sola capacità principale.
