Spiegazione delle specifiche SUN-MPPT-L01-EU-AM8 e SUN-STS500L: 8 canali, 500 kW STS

Due moduli, due lavori diversi

SUN-MPPT-L01-EU-AM8 e SUN-STS500L si trovano alle estremità opposte dello stesso cluster C&I ESS. Si preleva l'energia dalle stringhe FV e la si trasmette al PCS nel modo più efficiente possibile. L’altro decide quale fonte di energia – rete, generatore o il PCS stesso – raggiunge effettivamente il carico. Nessuno dei due sostituisce l'altro e capire dove inizia e finisce il lavoro di ciascuno rende più semplice dimensionare correttamente un sistema.

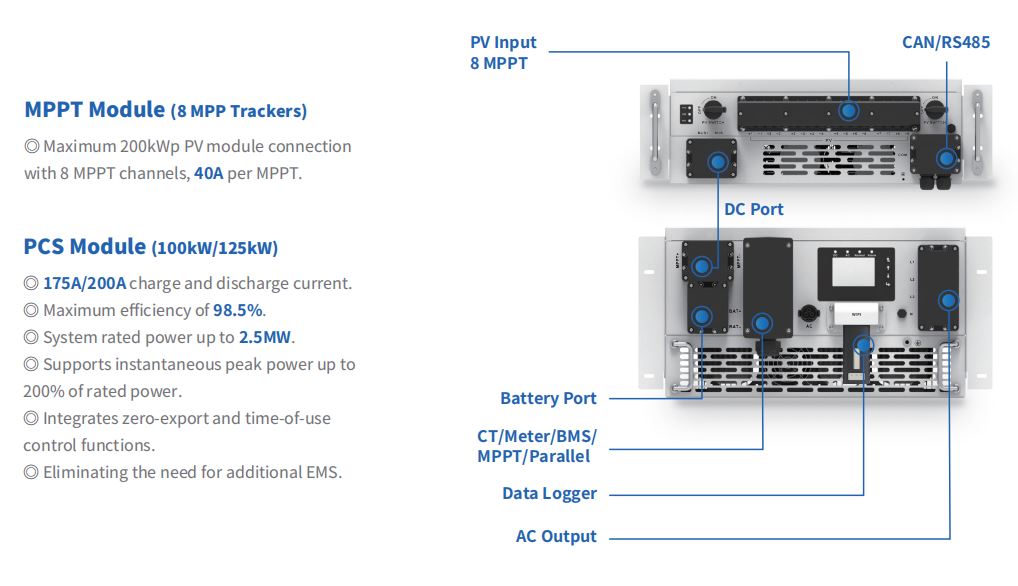

SUN-MPPT-L01-EU-AM8: Cosa fanno effettivamente gli 8 tracker

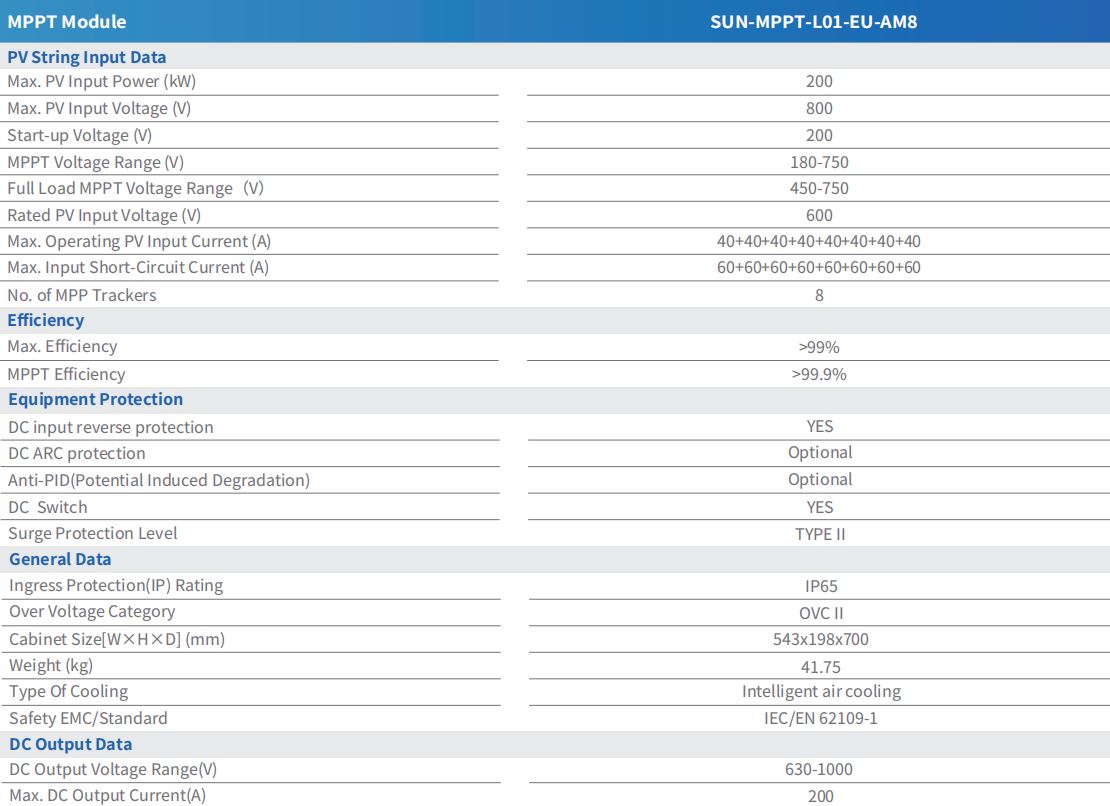

Questo modulo viene eseguito 8 inseguitori MPP indipendenti , ciascuno valutato per 40 A di corrente operativa e un limite di corrente di cortocircuito di 60 A, per un ingresso fotovoltaico massimo combinato di 200 kWp. Poiché i tracker sono indipendenti anziché raggruppati, un evento di ombreggiatura o un guasto su una stringa viene isolato su quel canale invece di trascinare verso il basso gli altri sette.

Le finestre di tensione contano tanto quanto il conteggio dei tracker. La tensione di avvio è 200 V, l'intervallo di tensione MPPT è di 180-750 V e si restringe a 450-750 V a pieno carico. La tensione di ingresso FV nominale è di 600 V e l'uscita CC alimenta il PCS a 630-1000 V, limitata a 200 A. L'efficienza massima è valutata superiore al 99%, con l'efficienza di tracciamento MPPT stessa superiore al 99,9%: la differenza tra i due numeri rappresenta la capacità del modulo di trovare e mantenere il punto di potenza di picco effettivo quando le condizioni cambiano. Per i lettori che desiderano una spiegazione più approfondita del concetto di fondo, questo panoramica del monitoraggio del punto di massima potenza e perché è importante copre i fondamenti.

SUN-STS500L: Capacità e temporizzazione di commutazione

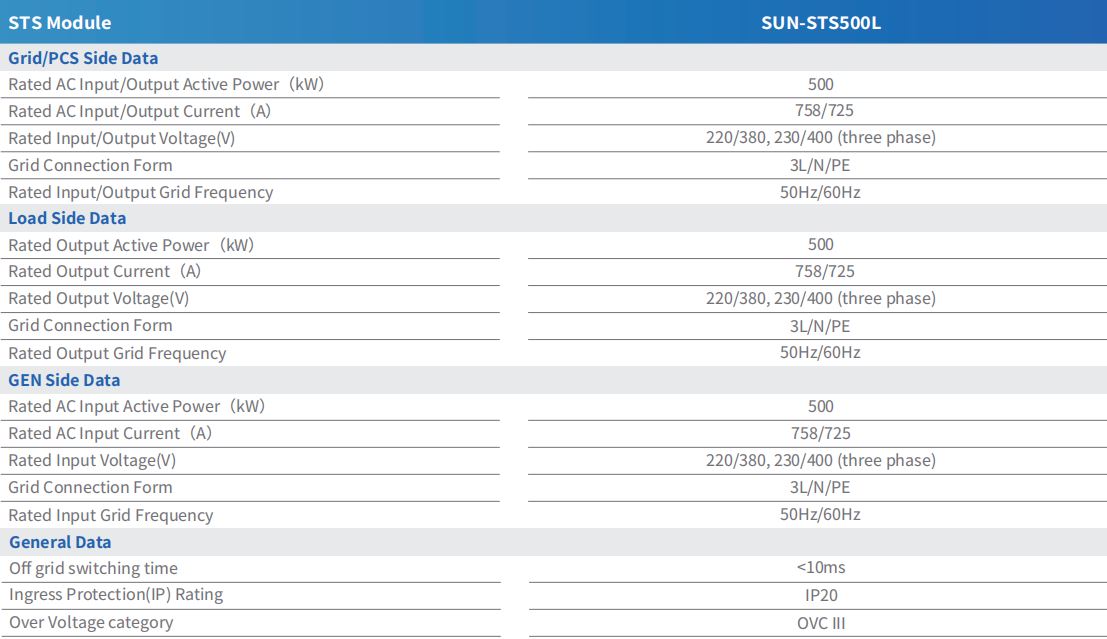

Il SUN-STS500L è costruito attorno a un unico numero: a 500 kW capacità di commutazione, applicata in modo identico sul lato Rete/PCS, sul lato Carico e sul lato GEN. Ciascun lato è classificato per la stessa corrente di ingresso o di uscita di 758 A/725 A a 220/380 V o 230/400 V trifase, collegato in una configurazione 3L/N/PE a 50 Hz o 60 Hz.

Il tempo di commutazione off-grid è valutato a meno di 10 ms, che è abbastanza veloce da far sì che i carichi collegati generalmente non registrino la transizione tra le modalità rete, off-grid e generatore diesel. Il modulo ha un grado di ingresso IP20 e una categoria di sovratensione OVC III, riflettendo il suo ruolo di componente di commutazione lato CA piuttosto che di involucro classificato per esterni.

Come i due moduli lavorano insieme in un unico cluster

In una struttura tipica, le stringhe FV terminano su SUN-MPPT-L01-EU-AM8, che alimenta il PCS sul lato CC. Il SUN-STS500L si trova sul lato CA, a valle del PCS, e decide se il carico attinge dalla rete, dalla batteria supportata dal PCS o da un generatore diesel. Un'unità STS500L si collega a un massimo di cinque unità PCS da 100 kW o quattro unità PCS da 125 kW, quindi il rapporto MPPT-STS in un cluster segue qualunque sia il numero di unità PCS collegate in quel singolo modulo STS.

Questa suddivisione è importante durante la risoluzione dei problemi: un problema di sottoprestazioni del fotovoltaico indica il modulo MPPT e i suoi dati a livello di inseguitore, mentre un ritardo di commutazione o un errore di transizione della modalità indica il modulo STS e il suo cablaggio lato CA. I team che specificano un cluster completo attorno a questi due moduli possono rivedere il modulo completo Gamma di sistemi di accumulo dell'energia C&I per far corrispondere il numero di PCS e la capacità della batteria ai valori nominali MPPT e STS sopra indicati.
