Armadio per batterie da esterno serie Deye GE-F128/F240/F256: guida C&I ESS su piccola scala

Un nuovo punto di riferimento per lo stoccaggio energetico commerciale e industriale su piccola scala

La maggior parte dei siti commerciali e industriali non necessita di un deposito di batterie su scala megawatt. Una fabbrica che gestisce il peak shaving, un centro commerciale che compensa i costi della domanda o un'azienda agricola che supporta carichi critici in genere ha bisogno di una quantità compresa tra 100 kWh e 300 kWh: abbastanza per avere importanza, non abbastanza per giustificare un sistema containerizzato raffreddato a liquido con il proprio personale di manutenzione. Quel diverso è esattamente dove il Armadio batteria da esterno serie Deye GE-F128/F240/F256 si posiziona, come parte di una famiglia più ampia di soluzioni C&I ESS su piccola scala .

Costruita attorno a una cella al litio ferro fosfato da 314 Ah e abbinata agli inverter ibridi da 30-125 kW di Deye o alle unità PCS modulari, la serie GE-F comprime un'architettura di sicurezza completamente a sei dimensioni, un raffreddamento ad aria intelligente e un'espansione parallela fino a 10 unità in un armadio che si installa senza perforazione a parete o lavori strutturali portanti.

Tre armadi, una piattaforma

La serie copre tre dimensioni fisiche di armadi, ciascuno offerto in più soluzioni energetiche realizzate dallo stesso modulo batteria da 16,08 kWh:

• Serie GE-F128 - il Armadio batteria da esterno GE-F112/128 , 112,4kWh e 128,5kWh, 7 o 8 moduli
• Serie GE-F240 (GE-F176 / GE-F208 / GE-F240) — parte del Serie di armadi per batterie da esterno GE-F240/256 , da 176,84 kWh a 241,15 kWh, da 11 a 15 moduli
• Serie GE-F256 — anche all'interno della piattaforma GE-F240/256, 257,23kWh, 16 moduli

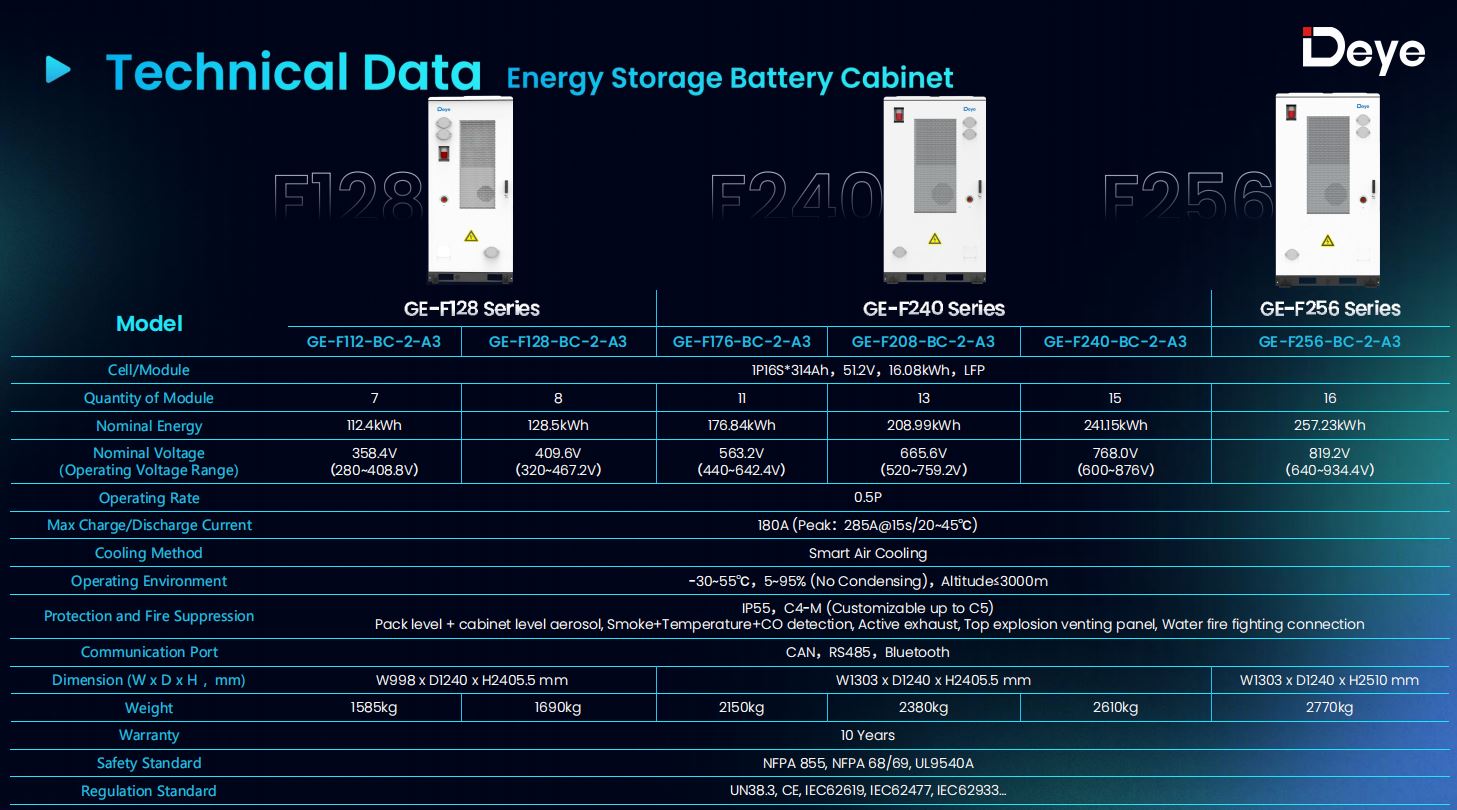

Ogni variante condivide la stessa cella sottostante, un pacco LFP 1P16S 314 Ah valutato a 51,2 V, che mantiene coerente l'ecosistema degli accessori, il protocollo di comunicazione e i sistemi di sicurezza nell'intera gamma. La tensione operativa varia da 280 V nella configurazione più piccola fino a 934,4 V nel GE-F256 e ogni armadio supporta una corrente di carica/scarica massima di 180 A con un picco di 285 A per 15 secondi.

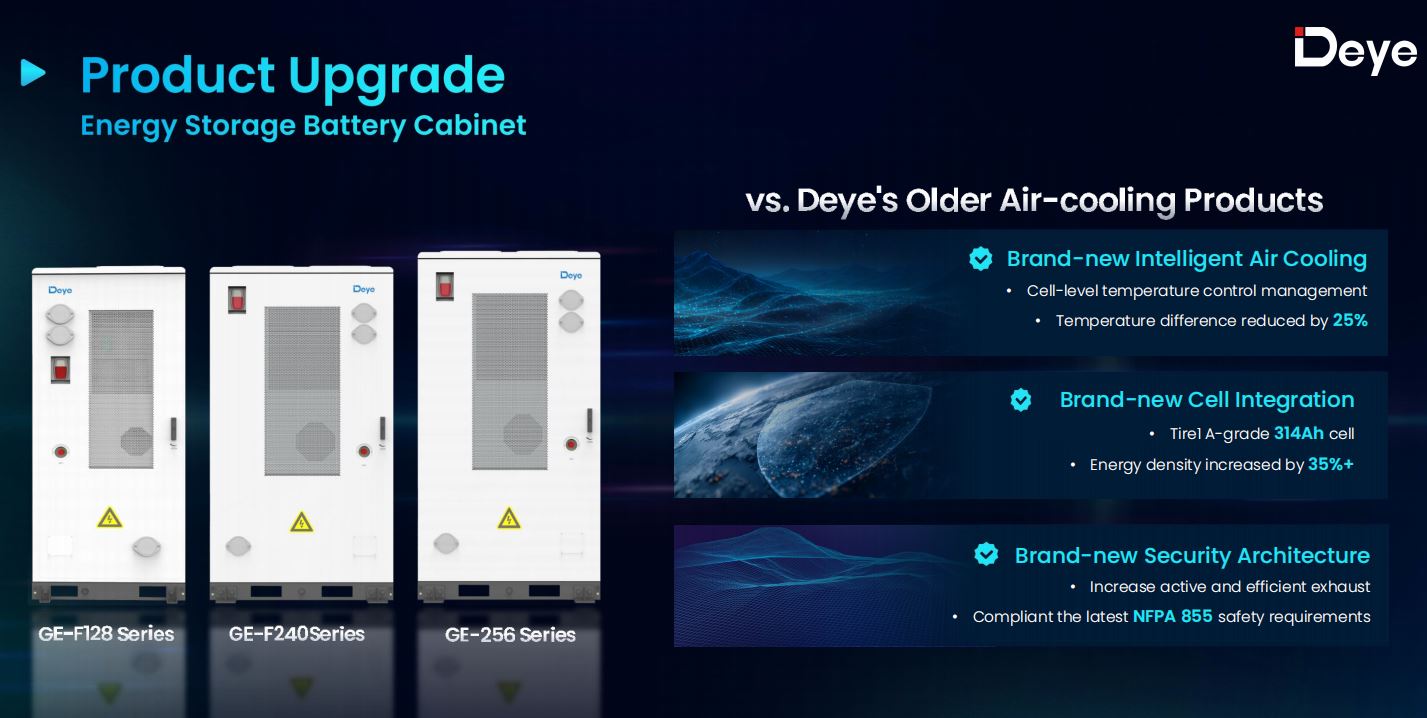

Perché le celle da 314 Ah cambiano l'economia

Il passaggio dalla cella da 100 Ah della generazione precedente a una cella da 314 Ah non è solo un aumento di capacità. Meno celle più grandi significano meno connessioni a livello di pacchetto, meno potenziali punti di guasto e un cablaggio interno più semplice: questo è uno dei motivi per cui il costo unitario della serie GE-F128 diminuisce di circa il 25% rispetto ai vecchi armadi Dye raffreddati ad aria e di circa il 15% sulla piattaforma GE-F240/256 più grande.

Anche la vita del ciclo migliora in modo significativo. La cella da 314 Ah è classificata per 8.000 cicli a 0,5C e 25°C al 70% di fine vita, rispetto ai 6.000 cicli della cella della generazione precedente, senza declassamento a 45°C e una differenza di temperatura da cella a cella mantenuta entro 6°C: uno spread più ristretto del 25% rispetto al modello precedente gestito.

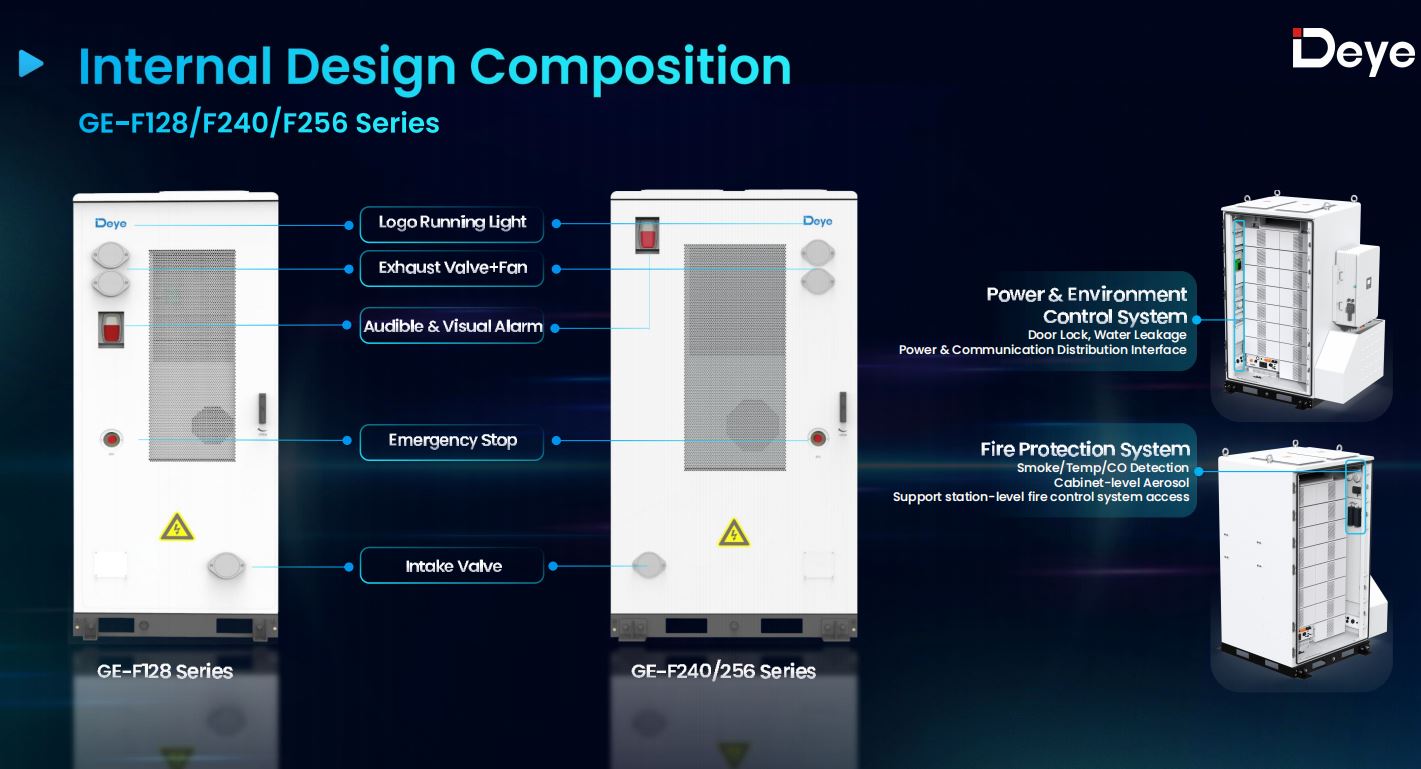

Sicurezza a sei dimensioni: da D1 a D6

Gli armadietti delle batterie posizionati all'aperto accanto a una banchina di carico o al muro di una fabbrica non possono permettersi il lusso di una stanza antincendio dedicata, quindi il progetto di sicurezza deve fare più lavoro da solo. Deye la struttura in sei livelli, ciascuno dei quali affronta una diversa modalità di guasto:

1. D1 — Isolamento elettrico , impedendo la propagazione dei guasti tra i pacchi
2. D2 — Isolamento fisico/termico tra celle e moduli
3. D3 — Sfiato attivo , portando il gas infiammabile ad una concentrazione sicura entro un minuto
4. D4 — Rilievo direzionale per l'esplosione attraverso una piastra di ventilazione montata sulla parte superiore
5. D5 — Soppressione dell'aerosol sia a livello di pack che di cabinet
6. D6 — Interfaccia antincendio acqua , una connessione standard DN40 per la preconnessione dell'idrante in loco

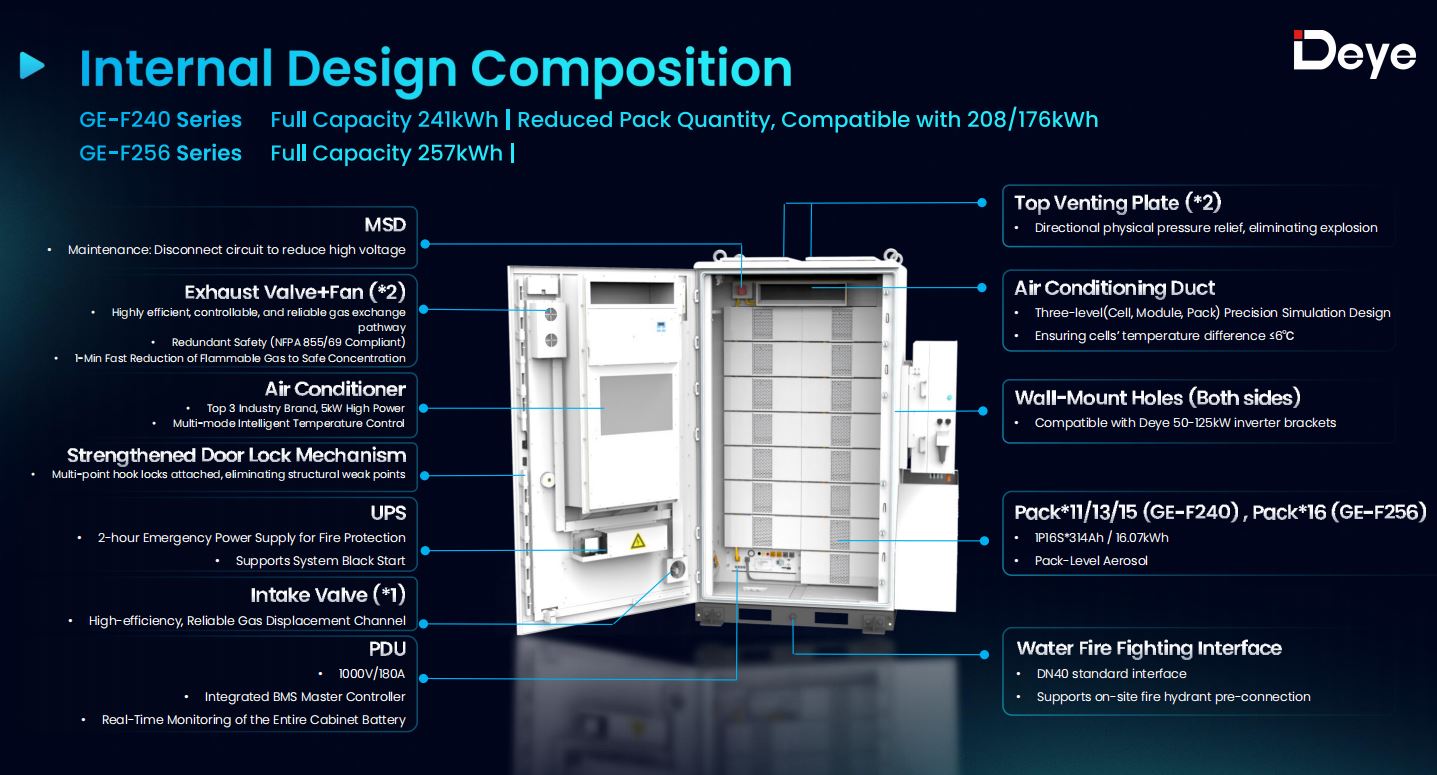

Un dettaglio che vale la pena sottolineare per chiunque si confronti con le schede tecniche: lo sfogo dell'esplosione su cui si trova superiore del mobile anziché nella parte posteriore. Ciò è importante nelle installazioni back-to-back o side-by-side, dove un pannello di ventilazione montato sul retro verrebbe bloccato o richiederebbe spazio aggiuntivo che il sito potrebbe non avere. L'armadio è inoltre dotato di un'alimentazione di emergenza supportata da UPS per 2 ore in modo che il sistema di protezione antincendio continui a funzionare anche se l'alimentazione principale viene interrotta ed è conforme agli standard NFPA 855, NFPA 68/69 e UL9540A.

Raffreddamento dell'aria intelligente senza penalità di declassamento

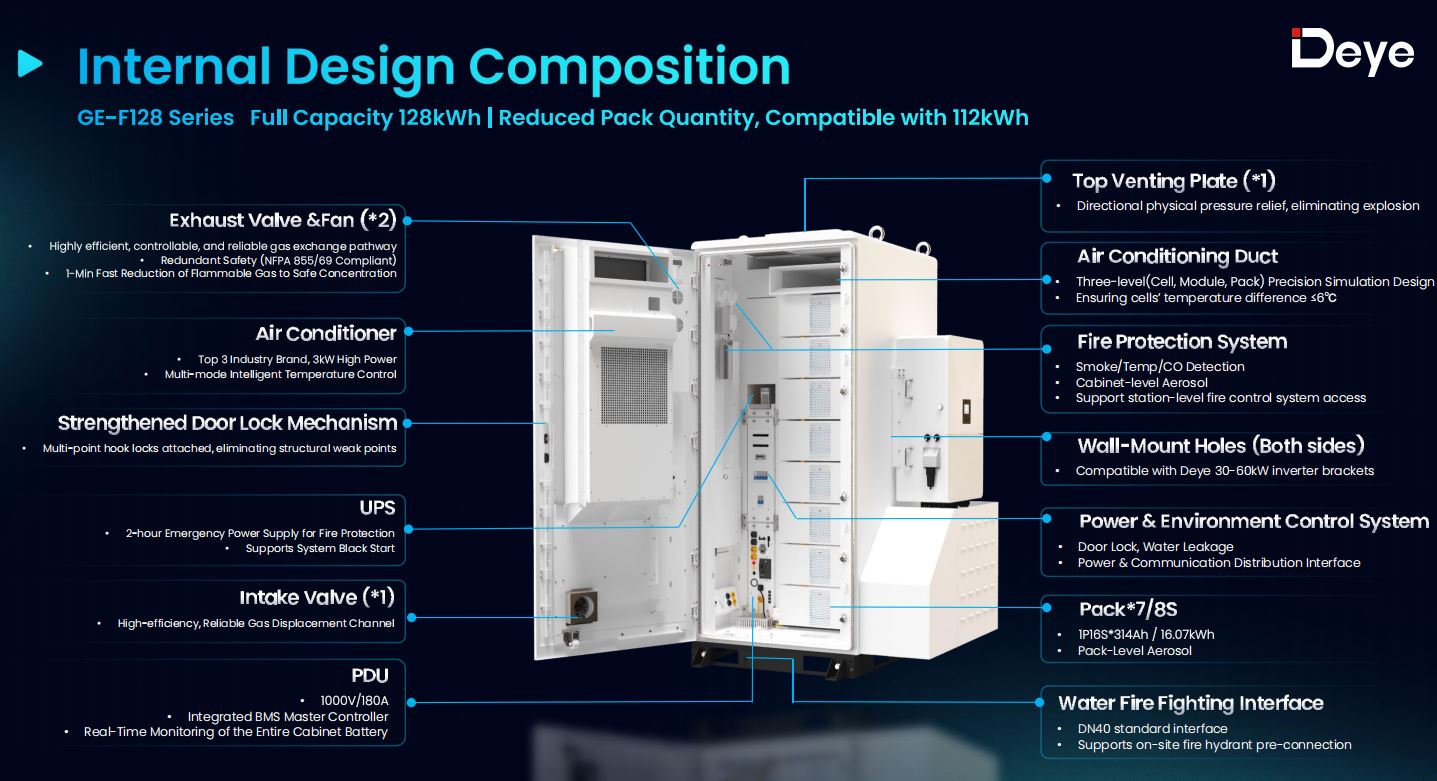

Il raffreddamento ad aria ha la reputazione di avere difficoltà nei climi caldi, da cui di solito deriva l'argomentazione del "raffreddamento a liquido solo per cose serie". La serie GE-F si spinge oltre con un condotto di condizionamento simulato con precisione a tre livelli (cella, modulo, pacco), azionato da un condizionatore d'aria di marca industriale di alto livello con potenza nominale di 3 kW sul GE-F128 e 5 kW sul GE-F240/256.

Il risultato è nessun declassamento fino a 45°C temperatura ambiente: una soglia che la maggior parte dei concorrenti raffreddati ad aria non riesce a raggiungere o raggiunge solo con una diffusione della temperatura delle celle più ampia. I dati comparativi di Deye collocano diversi cabinet raffreddati ad aria rivali a 40°C prima che intervenga il declassamento, con differenziali di temperatura di 8–10°C rispetto ai 6°C della serie GE-F. Per un'installazione su tetto o su banchina di carico nell'Europa meridionale o in Medio Oriente durante l'estate, tale differenza è la differenza tra la potenza nominale massima e un sistema che si limita silenziosamente nel pomeriggio.

Abbinare un Cabinet e un Power Unit

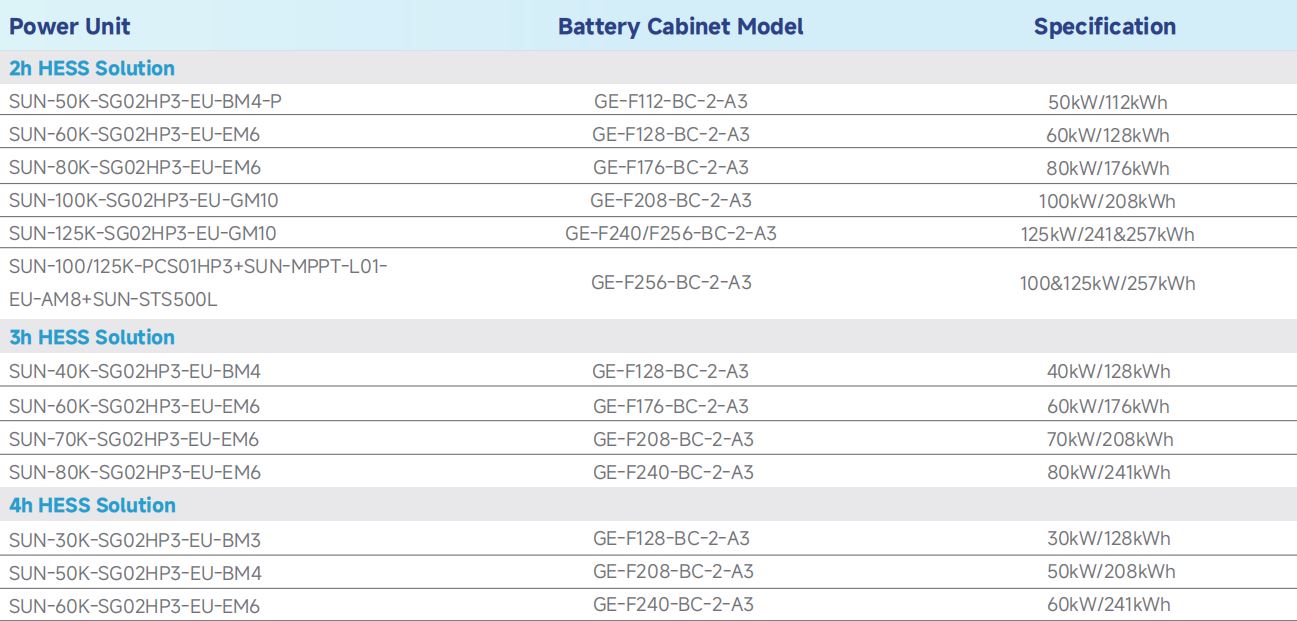

La serie GE-F non viene venduta come un unico pacchetto fisso: è un menu. A seconda della durata di scarica desiderata (2h/3h/4h) e della potenza totale, lo stesso cabinet può essere accoppiato con diversi Inverter ibridi trifase ad alta tensione Deye oppure, per i modelli GE-F240/256 più grandi, con uno stack modulare PCS MPPT STS:

• Serie GE-F128 si accoppia con inverter ibridi da 30–60 kW
• Serie GE-F240/256 si accoppia con inverter ibridi da 50–125 kW o con il sistema di conversione di potenza modulare SUN-100K/125K-PCS01HP3

Un singolo Inverter ibrido trifase SUN-60K abbinato ad a Armadio batteria da esterno GE-F128 , ad esempio, fornisce un sistema da 60 kW/128 kWh in 2 ore. Passando a un'unità SUN-30K con lo stesso cabinet, si ottiene una configurazione da 30 kW/128 kWh da 4 ore: stesso hardware della batteria, ciclo di lavoro diverso, selezionato semplicemente facendo corrispondere la corrente nominale dell'inverter alla finestra di scarica desiderata.

Scalare oltre un singolo cabinet

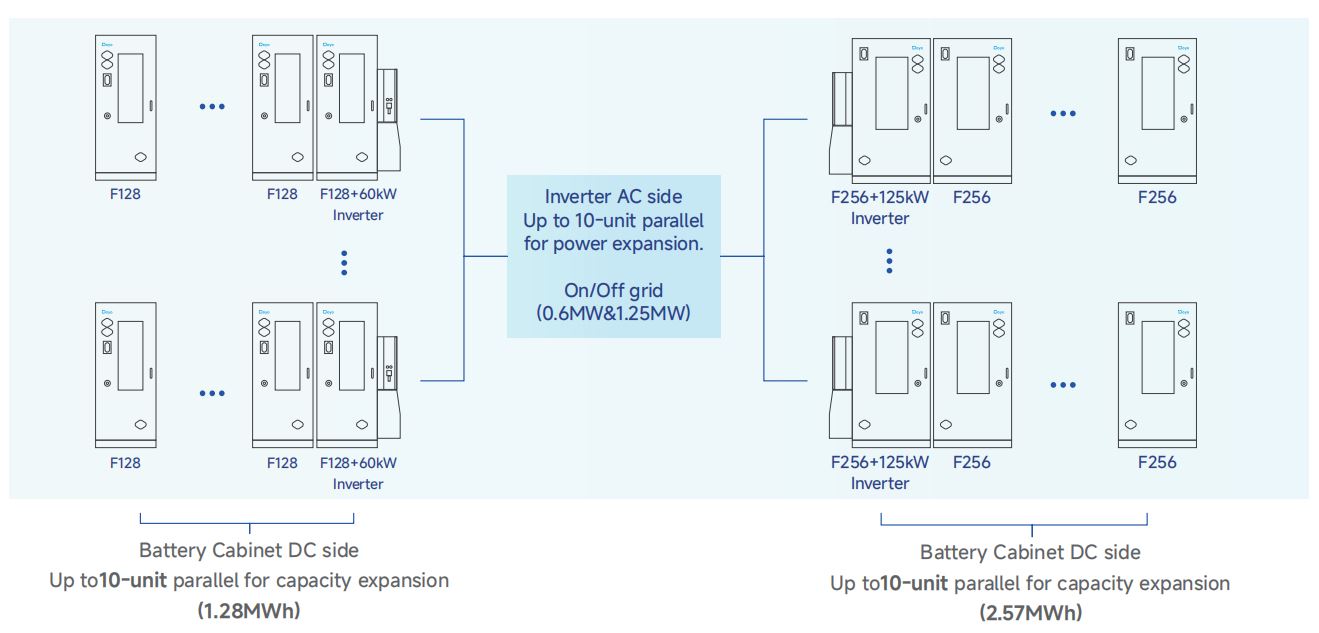

Un singolo cabinet GE-F256 raggiunge un massimo di circa 257 kWh, ma la maggior parte dei progetti C&I cresce nel tempo o inizia con dimensioni superiori a quelle che un cabinet può coprire. Sul lato DC, fino a È possibile mettere in parallelo 10 armadi per stack, che porta la serie GE-F128 a 1,28 MWh e la serie GE-F240/256 a 2,41–2,57 MWh, sufficienti per raggiungere il territorio coperto dall'infrastruttura dedicata di Deye sistemi BESS su larga scala per progetti che superano completamente l'approccio del mobile modulare. Sul lato CA, gli inverter della serie HP3 di Deye supportano il collegamento in parallelo fino a 10 unità , spingendo la capacità di potenza on/off-grid a 0,6 MW o 1,25 MW a seconda del modello di inverter.

Il design dell'inverter supporta anche due ingressi batteria indipendenti, il che significa che armadi con specifiche diverse - ad esempio un GE-F128 esistente insieme a un GE-F240 appena aggiunto - possono essere posizionati sulla stessa unità di alimentazione anziché forzare la sostituzione dell'intera flotta quando la capacità deve cambiare.

Installazione e gestione remota

La preparazione del sito è il luogo in cui si nasconde gran parte del costo totale di installazione di un sistema di batterie: piastre di cemento, rinforzo delle pareti, personale personalizzato. La parete esterna dell'armadio GE-F presenta posizioni di montaggio dell'inverter preimpostate su entrambi i lati, pertanto la staffa dell'inverter si collega direttamente all'armadio anziché richiedere un sopralluogo separato per il montaggio a parete. Deye offre tre metodi di sollevamento a seconda del peso dell'inverter e dell'accesso al sito: sollevamento con gru/carrello ascensore per unità da 100–125 kW (~150 kg), un semplice sollevamento con paranco a catena per unità da 60–125 kW e sollevamento manuale per unità da 30–50 kW (~80 kg).

Una volta messo in servizio, il sistema viene gestito localmente tramite Bluetooth/USB o in remoto tramite la piattaforma Deye Cloud, che gestisce gli aggiornamenti del firmware, la pianificazione di carica/scarica in base alla tariffa dinamica e il monitoraggio in tempo reale in più di 30 lingue.

Dove si adatta alla serie GE-F

Niente di tutto ciò è finalizzato allo stoccaggio su scala industriale: Deye è esplicito sul fatto che il raffreddamento a liquido rimane la soluzione migliore al di sopra di circa 300 kWh o in applicazioni ad alto tasso di C. Ciò che la serie GE-F128/F240/F256 prende di mira è lo spazio appena al di sotto: fabbriche, centri commerciali, fattorie e microreti di isole off-grid che utilizzano PV-BESS, PV-BESS-diesel o BESS semplici, dove un sistema containerizzato completo sarebbe eccessivo ma una batteria su scala residenziale non coprirebbe il carico. Per fare un confronto, i progetti che necessitano di un approccio completamente confezionato piuttosto che modulare possono guardare quello di Deye sistemi di accumulo di energia a batteria per progetti C&I o, per i siti più piccoli con un solo armadio, il inverter ibridi di accumulo di energia all-in-one .

Per un installatore o un integratore di sistema che valuta un progetto C&I da 100–300 kWh, le domande pratiche riguardano la temperatura ambiente prevista, la durata di scarica richiesta e la probabilità che il sito si espanda in seguito. La serie GE-F risponde a tutti e tre senza forzare una scelta tra loro: raffreddamento ad aria senza declassamento fino a 45°C, una durata impostata dalla selezione dell'inverter anziché da una configurazione hardware fissa e un percorso di espansione parallela integrato fin dal primo giorno.
