Spiegazione delle celle da 314 Ah: come la serie Deye GE-F raggiunge oltre 8.000 cicli

Arrivano le celle ad alta capacità da 314 Ah: come la serie Deye GE-F raggiunge 8.000 cicli di vita

I numeri della durata del ciclo su una scheda tecnica della batteria tendono a confondersi dopo un po': 6.000, 8.000, 10.000, tutti situati più o meno nello stesso quartiere di "abbastanza a lungo". Ciò che in realtà li separa raramente è la chimica stessa. Il fosfato di litio-ferro è stato per anni il prodotto chimico C&I predefinito. L’elemento di differenziazione è l’architettura delle celle: quante celle si trovano in un pacco, quanta corrente trasporta ciascuna e quanto uniformemente il calore si diffonde al loro interno. Questa è la storia dietro la cella da 314 Ah che alimenta Deye's soluzioni C&I ESS su piccola scala , ed è per questo che la serie di armadi per batterie da esterno GE-F128/F240/F256 è progettata per 8.000 cicli a 0,5°C e da 25°C al 70% di fine vita.

Da 100 Ah a 314 Ah: Meno Celle, Meno Punti Guasto

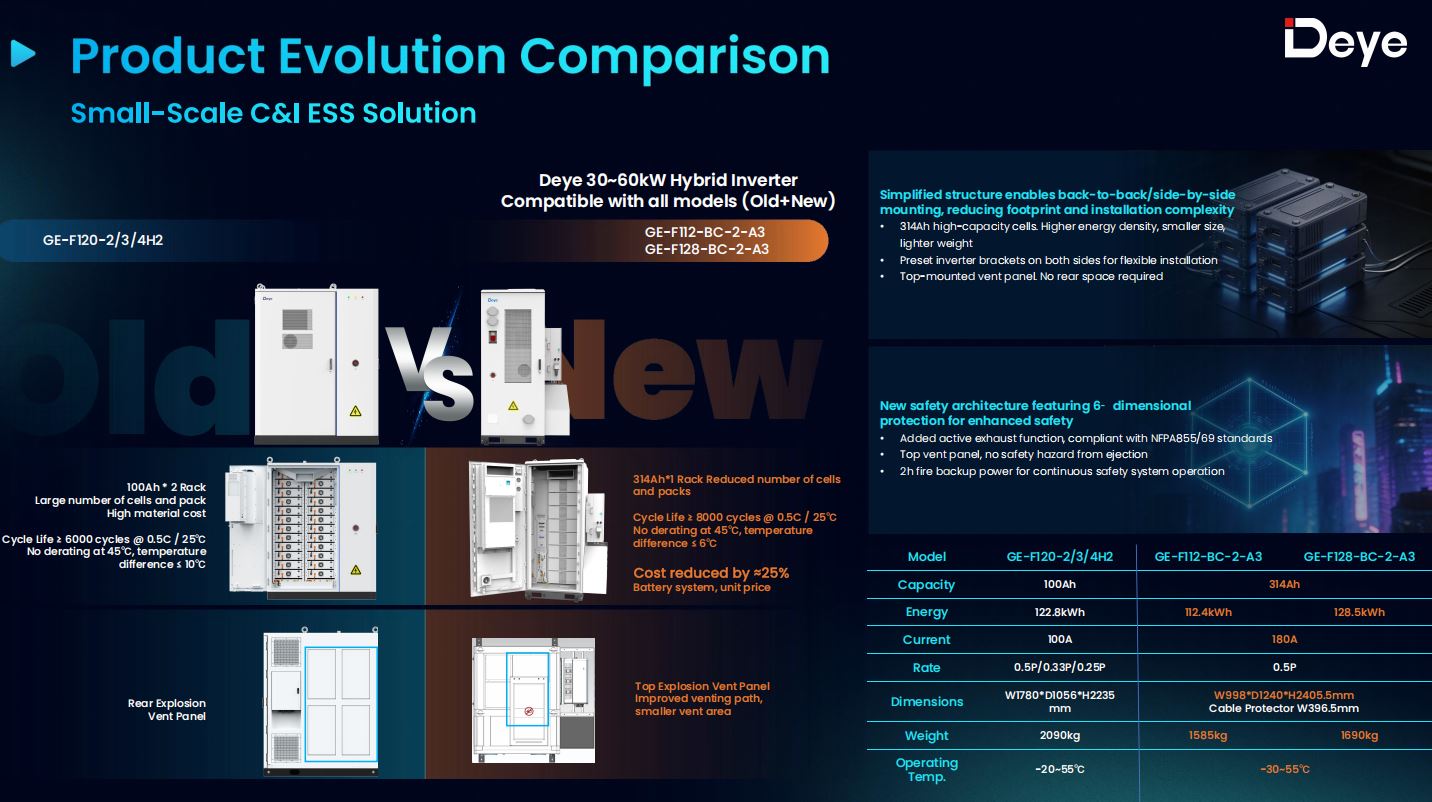

Il cabinet della generazione precedente di Deye, il GE-F120-2/3/4H2, era costituito da celle da 100 Ah disposte su due rack in profondità. Raggiungere una cifra di energia utilizzabile significava impilare un gran numero di celle singolarmente più piccole, il che moltiplica il numero di connessioni in serie/parallelo, giunti di sbarre e saldature all'interno del pacco, ognuna delle quali è un potenziale punto di resistenza e ogni punto di resistenza genera calore sotto carico.

La serie GE-F lo consolida in una singola cella da 314 Ah per posizione, cablata 1P16S in un modulo da 51,2 V, 16,08 kWh. Un armadio GE-F128 necessita solo di 8 di questi moduli per raggiungere 128,5kWh; il GE-F256 ne ha bisogno di 16 per raggiungere 257,23kWh. Meno celle più grandi significano un cablaggio interno più semplice, meno giunti soggetti a guasti durante un periodo di garanzia di 10 anni e, poiché i costi di produzione e assemblaggio aumentano con il numero delle parti più della capacità grezza, un prezzo unitario inferiore di circa il 25% sulla piattaforma GE-F128 e di circa il 15% inferiore sulla piattaforma GE-F240/256 rispetto al modello precedente.

Cosa significa realmente "8.000 cicli"

La valutazione non è un numero tondo di marketing: viene fornita con condizioni di test specifiche: Tasso di carica/scarica di 0,5°C, temperatura ambiente di 25°C, ciclo fino al 70% della capacità di fine vita . Questo è il modo standard del settore per indicare la durata del ciclo ed è direttamente paragonabile alla valutazione di 6.000 cicli della cella della generazione precedente nelle stesse condizioni di 0,5°C/25°C. Un aumento del 33% dei cicli nominali alla stessa velocità di scarica, da una cella con circa il triplo della capacità per unità, indica un design interno veramente diverso piuttosto che uno standard di test più flessibile.

In termini pratici, con un ciclo completo al giorno, 8.000 cicli equivalgono a circa 21-22 anni prima che il pacco si degradi al 70% della sua capacità originale, ben oltre il periodo di garanzia di 10 anni dell'armadio e un margine sufficiente per la maggior parte degli operatori C&I manda in pensione o rialimenta un sito per ragioni diverse dal degrado della batteria.

Il design termico dietro la valutazione

Le dichiarazioni sulla durata del ciclo crollano rapidamente se un pacco si surriscalda o non è uniforme, poiché la temperatura irregolare delle celle è uno dei modi più rapidi per accelerare il degrado delle celle più calde di uno stack. È qui che l'architettura di raffreddamento della serie GE-F svolge il vero lavoro dietro il numero di cicli di vita.

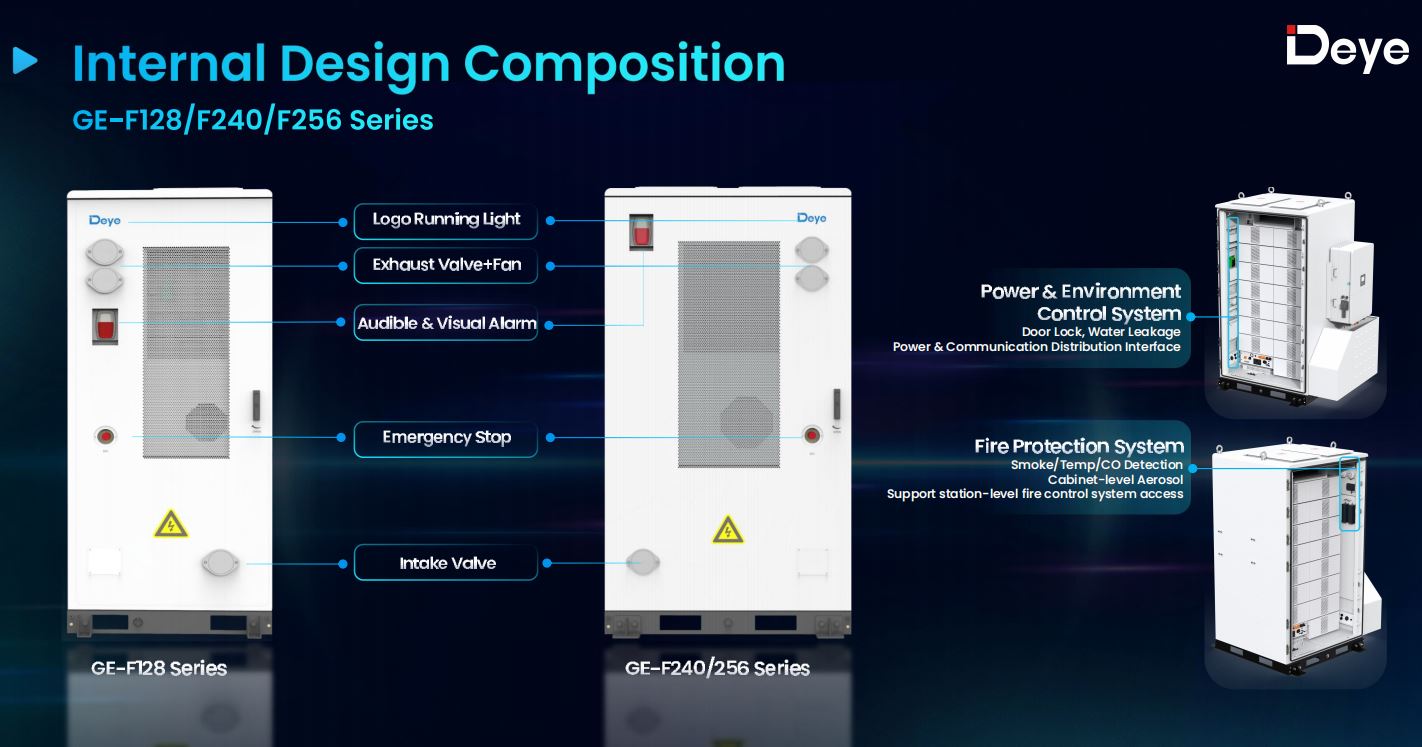

Ogni armadio utilizza un condotto di condizionamento dell'aria simulato con precisione a tre livelli (cella, modulo, pacco), azionato da un condizionatore d'aria da 3 kW sul GE-F128 e da un'unità da 5 kW sul GE-F240/256. Il risultato è una differenza di temperatura massima da cellula a cellula di 6°C , in calo rispetto ai 10°C della generazione precedente, senza declassamento dell'uscita fino a 45°C ambiente. Una diffusione termica più stretta significa che ogni cella del pacco invecchia più vicino alla stessa velocità, piuttosto che una manciata di punti caldi si consumano presto e riducono la capacità utilizzabile complessiva del pacco molto prima che il resto delle celle sia vicino alla fine del ciclo di vita.

180 A continui, 285 A di picco, senza declassamento aggiuntivo

Le celle più grandi aumentano anche il limite della quantità di corrente che un pacco può gestire senza stressare le singole celle in modo sproporzionato. Ogni armadio della serie GE-F, dal GE-F112 da 112,4 kWh fino al GE-F256 da 257,23 kWh, condivide la stessa dotazione attuale: 180 A continui, 285 A di picco per 15 secondi a 20–45°C , ad un tasso operativo di 0,5P. Questa coerenza è importante per la progettazione del sistema, perché significa che si applicano le stesse ipotesi di carica/scarica sia che un progetto inizi con un singolo armadio GE-F128 o che si estenda fino a uno stack GE-F256 con più armadi.

Per fare un confronto, i cabinet concorrenti raffreddati ad aria costruiti su celle di capacità inferiore (comunemente 280 Ah) in genere raggiungono un limite vicino a 130-140 A, con intervalli di temperatura delle celle più ampi e soglie di non declassamento più basse intorno a 40°C. Il divario diventa tangibile su un tetto caldo o su una banchina di carico nel bel mezzo di un pomeriggio estivo: un sistema mantiene la massima potenza nominale, l'altro rallenta silenziosamente.

Configurazioni a una cella e sei armadi

Poiché ogni armadio GE-F è costruito dallo stesso modulo da 16,08 kWh, la classificazione di 8.000 cicli si applica in modo uniforme all'intera gamma anziché essere una cifra principale per uno SKU di punta:

• Il Armadio batteria da esterno GE-F112/128 — 112,4 kWh e 128,5 kWh, costituiti da 7 o 8 moduli

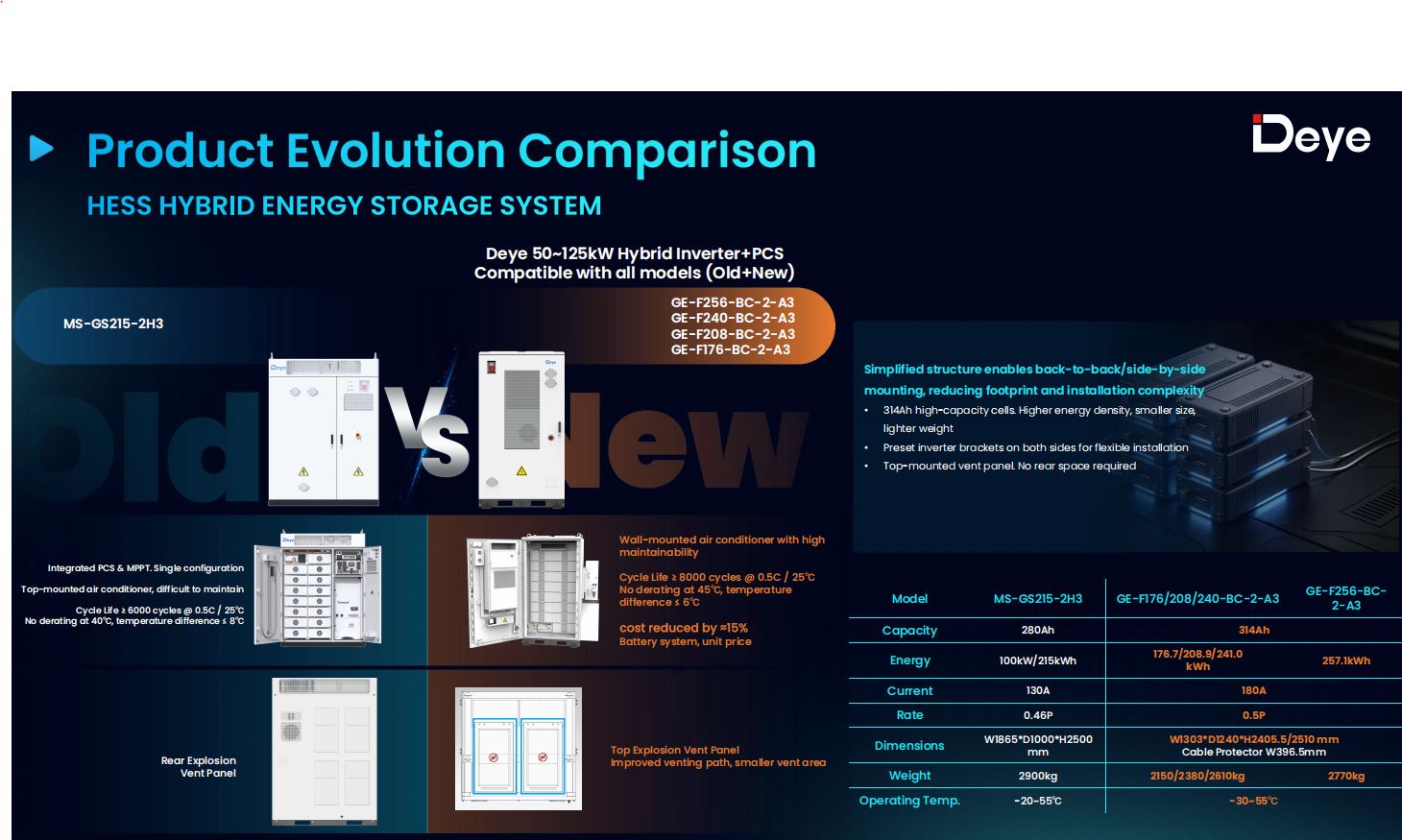

• Il Serie di armadi per batterie da esterno GE-F240/256 — che copre GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) e GE-F256 (257,23 kWh), da 11 a 16 moduli

Tutte e sei le configurazioni hanno la stessa garanzia di 10 anni e le stesse certificazioni UN38.3, CE, IEC62619, IEC62477 e IEC62933, quindi la scelta di un livello di capacità è puramente una questione di requisiti energetici del sito, non un compromesso con la qualità delle celle o la durata prevista.

Cosa significa per un calcolo del TCO su 10 anni

Una valutazione del ciclo di vita si traduce in risparmi reali solo se è abbinata a un costo di ingresso inferiore e a un sistema di raffreddamento in grado effettivamente di soddisfare le richieste di assenza di declassamento sul campo, altrimenti è un numero di laboratorio. Sulla serie GE-F, tutti e tre si allineano: l'architettura della cella da 314 Ah riduce il costo unitario del 15-25% a seconda delle dimensioni del cabinet, la diffusione termica di 6°C protegge la valutazione di 8.000 cicli dal degrado dei punti caldi e la soglia di non declassamento a 45°C significa che il conteggio dei cicli nominali è ottenibile in condizioni esterne reali anziché solo in un laboratorio climatizzato.

Per gli integratori di sistema che dimensionano 100–300kWh sistema di accumulo dell'energia della batteria per un progetto C&I , questa combinazione sposta il calcolo da "quale batteria è più economica oggi" a "quale batteria ha ancora una capacità significativa rimanente nell'anno 15". Almeno sulla carta, la serie GE-F è costruita per rispondere favorevolmente a questa domanda.
