Spiegazione della commutazione STS inferiore a 10 ms: MS-MPPT400-2 vs MS-TS500-2

I dieci millisecondi che decidono se un sito rimane alimentato

Il guasto della rete non si annuncia da solo. Un momento un sito attinge dall'utilità; successivamente, la tensione crolla e ogni carico a valle è esposto a un intervallo che non può tollerare. Per un data center, un magazzino di celle frigorifere o una linea di produzione a metà ciclo, tale divario deve colmarsi in millisecondi a una cifra – non secondi, non “alla velocità con cui il generatore può girare”. Questo è il problema ingegneristico specifico che il livello STS (interruttore di trasferimento statico) risolve, ed è il motivo per cui la piattaforma Deye MC-L430 costruisce la commutazione attorno a due armadi appositamente realizzati: MS-MPPT400-2 e MS-TS500-2, entrambi classificati per trasferimenti inferiori a 10 ms.

Questi due armadi sembrano simili su una scheda tecnica: entrambi gestiscono la rete, il generatore e gli interruttori di carico; entrambi sostengono la commutazione a una cifra in millisecondi, ma risolvono problemi diversi. Uno combina l'ingresso FV con la commutazione in un unico involucro. L'altro è un quadro elettrico dedicato, di maggiore capacità, senza alcuna funzione fotovoltaica. Ottenere questa distinzione nel modo giusto è ciò che determina se l'architettura di commutazione di un sito corrisponde effettivamente al suo mix di generazioni.

Cosa fa realmente un interruttore di trasferimento statico

Un interruttore di trasferimento statico non sposta meccanicamente un contatto come fa un tradizionale interruttore di trasferimento automatico. Utilizza la commutazione a stato solido per rilevare un guasto alla sorgente e reindirizzare il carico verso una sorgente alternativa prima che il carico veda l'interruzione. Questo è il meccanismo dietro la piattaforma ≤10ms tempo di commutazione tra funzionamento on-grid e off-grid: abbastanza veloce da far sì che i carichi elettronici più sensibili non registrino mai la transizione.

Sia MS-MPPT400-2 che MS-TS500-2 sono costruiti attorno allo stesso nucleo di commutazione, ma ciascun armadio dispone gli interruttori attorno ad esso in modo diverso a seconda di cos'altro deve condividere l'involucro.

MS-MPPT400-2: commutazione e ingresso solare in un unico armadio

MS-MPPT400-2 combina due funzioni che altrimenti richiederebbero hardware separato: uno stadio MPPT a doppio canale che gestisce fino a 400 kW di ingresso fotovoltaico (2 x 200 kW) e uno stadio STS valutato a 400 kW attraverso le connessioni di carico, rete e motore a olio. Sul lato fotovoltaico, gestisce una tensione di ingresso massima di 800 V CC, un intervallo di tensione MPPT di 180–750 V CC e una tensione di avvio di 200 V, sufficientemente ampia da supportare una gamma di configurazioni di stringhe senza un inverter FV separato.

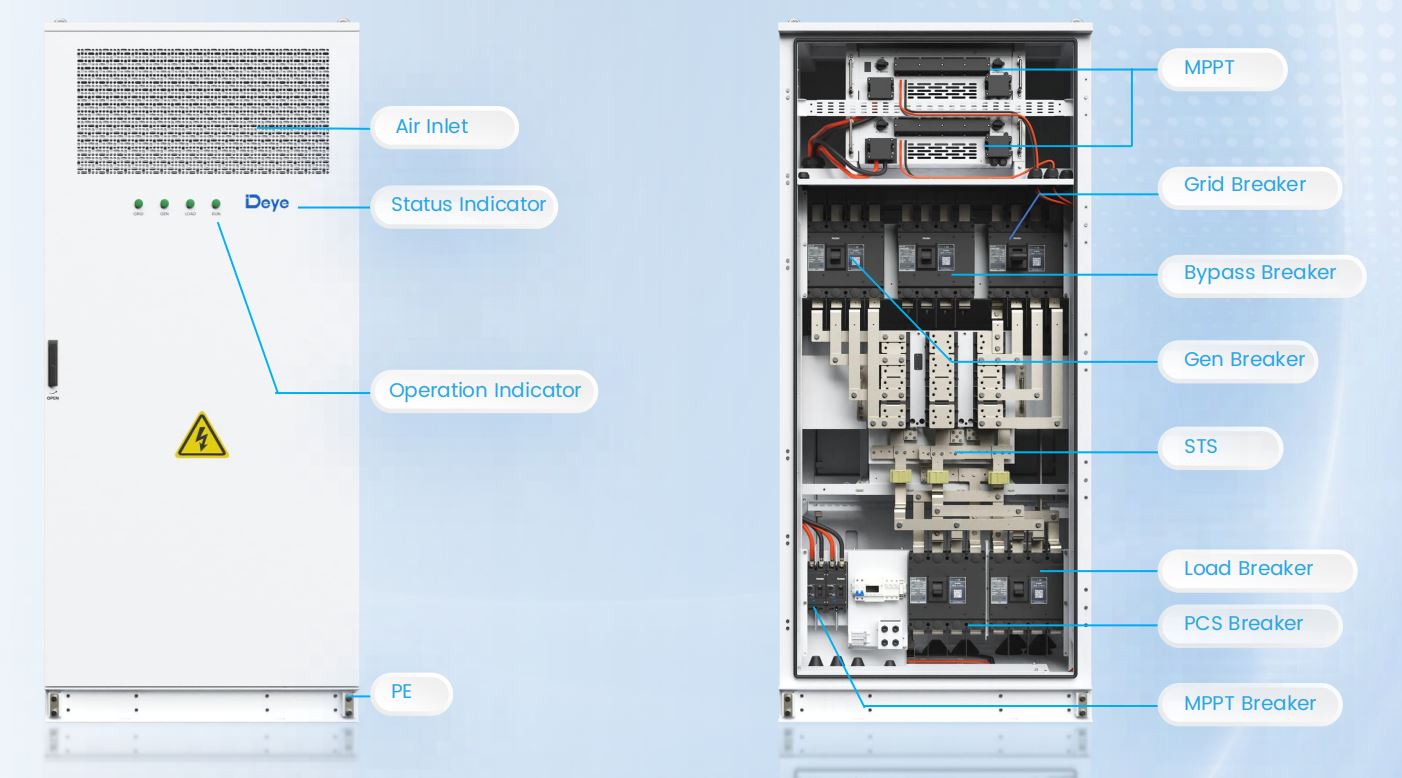

La disposizione dell'interruttore all'interno dell'armadio riflette questo duplice ruolo: un interruttore MPPT dedicato e un interruttore di rete si affiancano a un interruttore di bypass, un interruttore del generatore, un interruttore di carico e un interruttore PCS, il tutto coordinato dalla logica STS interna. Si tratta di un'enorme intelligenza di commutazione racchiusa in un unico contenitore da 1.000 x 1.000 x 2.450 mm, ed è proprio il motivo per cui questo armadio si presenta nei layout accoppiati CC in cui fotovoltaico, batteria e commutazione devono condividere un singolo punto di interconnessione CA anziché tre armadi separati.

MS-TS500-2: un quadro elettrico dedicato per carichi più grandi

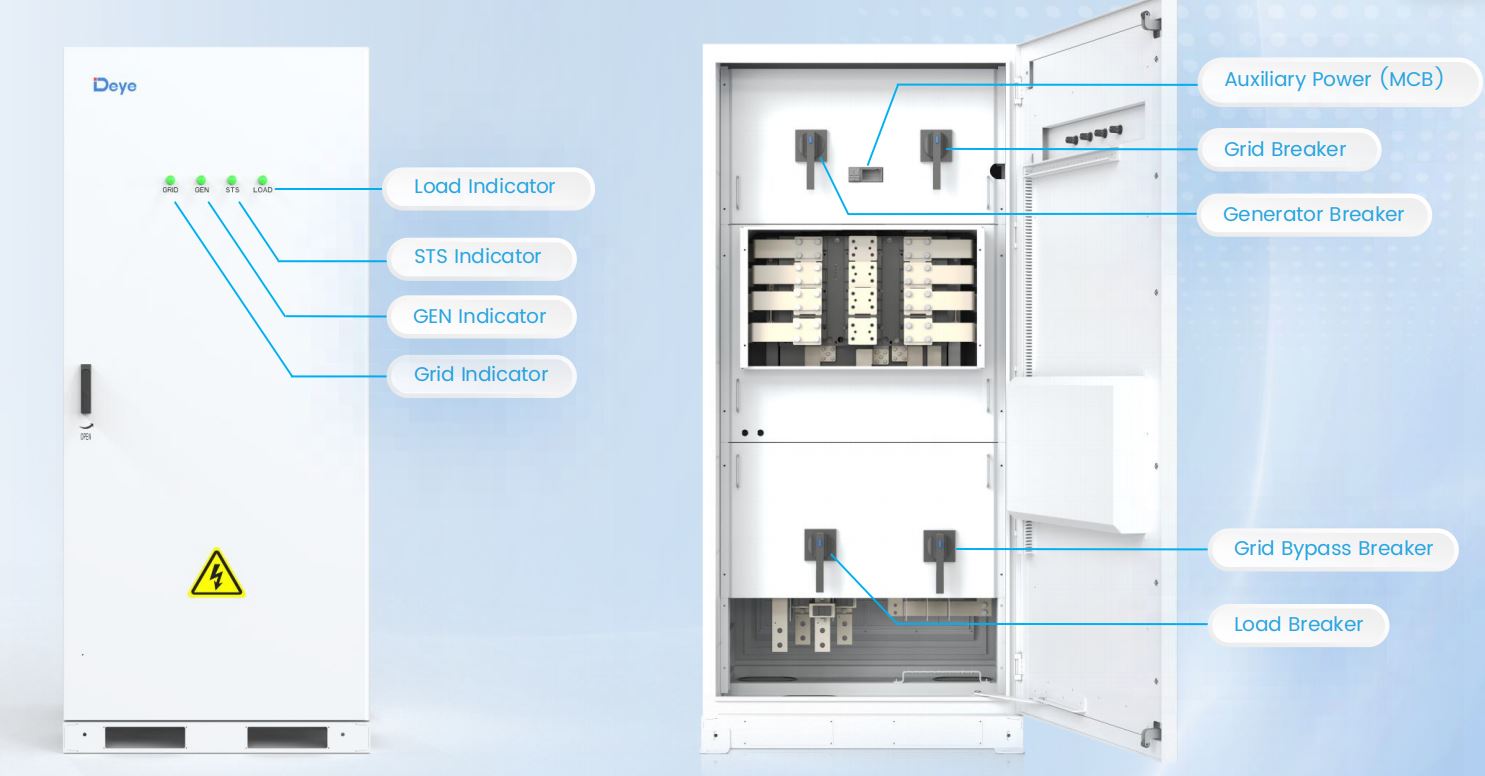

L'MS-TS500-2 abbandona completamente la funzione fotovoltaica e si concentra su un compito: il passaggio tra rete, generatore e carico a una potenza superiore a quella offerta dall'armadio integrato MPPT. Ha una potenza nominale di 500 kW su connessioni di carico, rete e motore a olio - 100 kW in più di headroom rispetto a MS-MPPT400-2 - con una barra collettrice classificata a 1.000 A e sbarre collettrici di derivazione a 200 A, funzionante con un valore di isolamento di 1.000 V CC.

La lettura pratica: quando un sito ha già il fotovoltaico gestito tramite un armadio MPPT separato accoppiato in corrente continua, o non ha affatto il fotovoltaico (ad esempio una pura implementazione di backup con batteria più generatore), l'MS-TS500-2 offre più capacità di commutazione senza pagare per uno stadio fotovoltaico che rimarrebbe inutilizzato.

Scegliere tra loro in base alla topologia del sito

La decisione generalmente dipende da quante funzioni un singolo armadio deve assorbire e da quanta capacità di commutazione effettivamente richiede il carico. Una distribuzione di alimentazione di backup che protegge i carichi critici con una configurazione dell'armadio N≤2 in genere accoppia gli armadietti delle batterie con un MS-TS500-2 posizionato tra il banco di batterie coordinato EMS e il trasformatore: nessun fotovoltaico in quella particolare catena, quindi non c'è motivo di trasportare hardware MPPT.

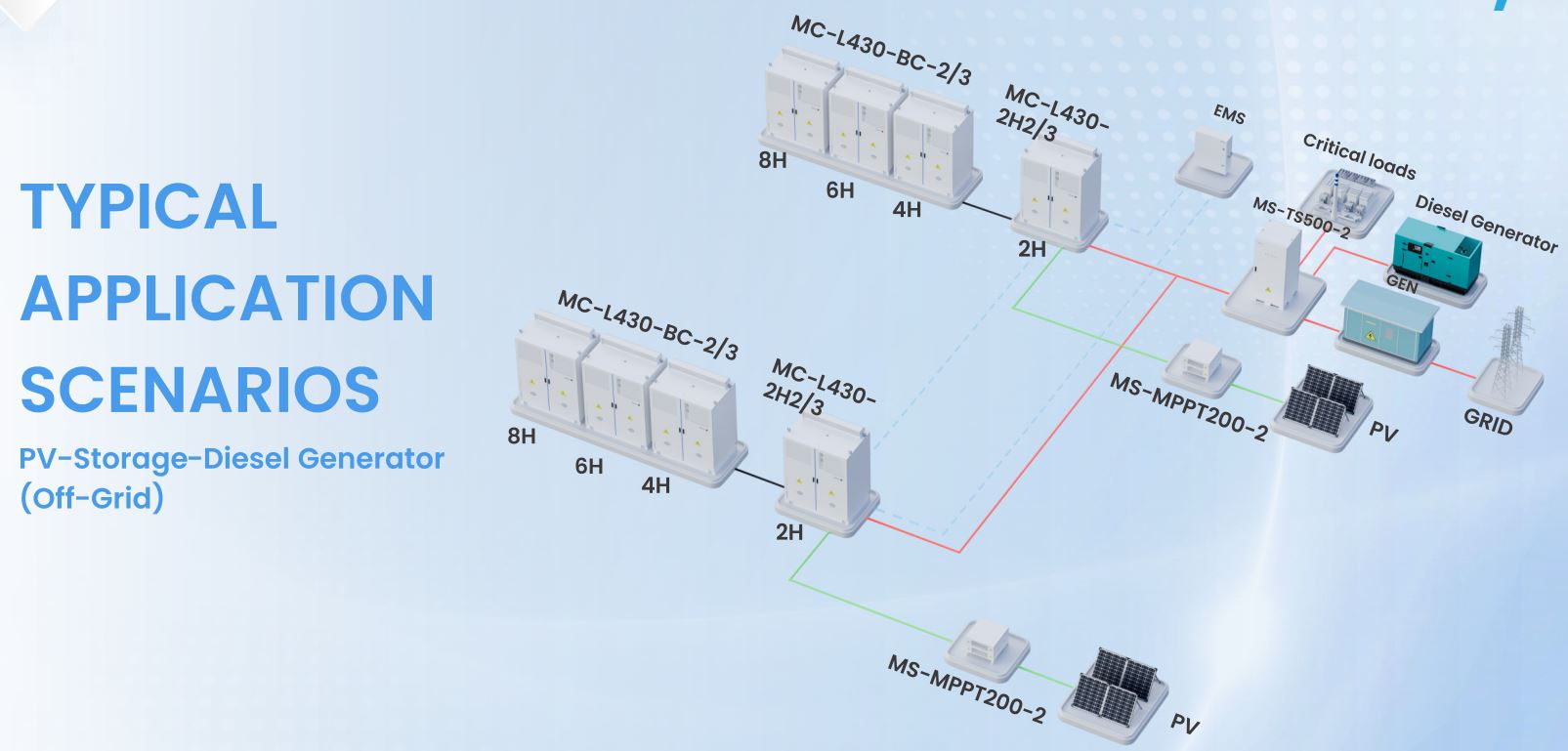

Una microrete con generatore di accumulo fotovoltaico, al contrario, tende a passare attraverso MS-MPPT400-2, poiché necessita comunque dello stadio di ingresso fotovoltaico e l'STS integrato significa un armadio in meno da installare, cablare e mettere in servizio. In un'implementazione off-grid con supporto diesel, lo stesso MS-MPPT400-2 gestisce tutti e tre i percorsi di trasferimento (rete, generatore e batteria alimentata da fotovoltaico) da un singolo involucro, mantenendo la topologia di commutazione compatta anche quando il mix di generazione diventa più complesso.

Nessuno dei due cabinet opera in isolamento dallo strato EMS. Entrambi riportano lo stato e accettano segnali di controllo sulla stessa dorsale RS485/Modbus TCP/DIDO utilizzata dal resto della piattaforma, che è ciò che consente all'EMS di coordinare una decisione di trasferimento con lo stato di carica della batteria e la priorità di carico anziché commutare esclusivamente su una soglia di tensione.

Perché i valori inferiori a 10 ms sono più importanti di quanto sembri

Dieci millisecondi equivalgono a circa mezzo ciclo a 50 Hz. Questa soglia non è arbitraria: è impostata per rimanere al di sotto della tolleranza di funzionamento delle apparecchiature che hanno maggiori probabilità di essere danneggiate o interrotte da un'interruzione: unità a frequenza variabile, carichi IT supportati da UPS e controller di produzione di precisione che trattano qualsiasi caduta di tensione come una condizione di guasto e si spengono in modo difensivo. Un interruttore che impiega 100 ms, o anche 50 ms, può comunque far scattare l'arresto difensivo anche se la potenza tecnicamente non è mai scomparsa del tutto.

Questo è anche il motivo per cui la funzione di commutazione viene trattata come una categoria hardware a sé stante anziché inserita nel PCS o nell'armadio batterie. Isolandolo in un cabinet dedicato dotato di STS, che si tratti di MS-MPPT400-2 o MS-TS500-2, significa che la decisione di commutazione non deve attendere la logica lato batteria o la sincronizzazione PCS, da cui in pratica proviene il numero inferiore a 10 ms.

Per un'analisi più approfondita dell'architettura del canale e delle specifiche di commutazione dietro questa generazione di hardware, la piattaforma Ripartizione delle specifiche MPPT a 8 canali e STS da 500 kW copre l'hardware di commutazione in modo più dettagliato. Per i team che valutano come questo livello di commutazione si inserisce in un'implementazione completa della batteria, il più ampio Gamma di soluzioni C&I ESS è il punto di partenza per abbinare il numero di armadi, la modalità di accoppiamento e la capacità di commutazione a un sito specifico.
